Dizajn
Oblik
- GL: Glatke stezne površine
- GA: Sa 2 pričvrsna navoja za nasadne čeljusti
- RF: Izbrezdane stezne površine
- Kaljene klinaste površine
Cilindrični vijak DIN 7984
Proizvodna klasa 10.9
Informacija

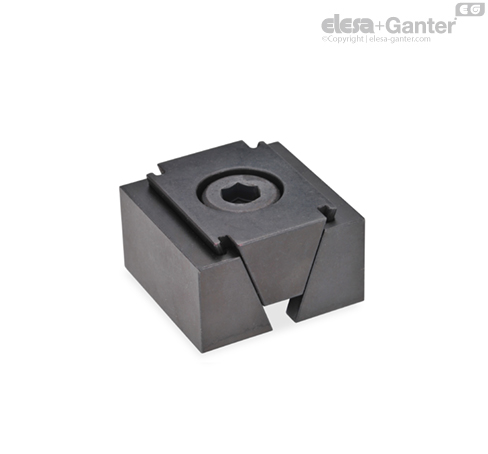

Stezanje pomoću konusnih zateznih stega GN 920.1 vrši se preko cilindričnog vijka i zateznog klina, pri čemu se obe stezne čeljusti pomeraju prema napred.
Kada se vijak olabavi, stezni klin se vraća preko unutrašnje povratne opruge, čime se oslobađa napetost.
Konusne zatezne stege su idealne za višestruka stezanja, ali se mogu koristiti i za stezanje jednog radnog predmeta.
Uzdužni otvor u zateznom klinu služi za kompenzaciju tolerancija radnog predmeta.
Tehnička informacija

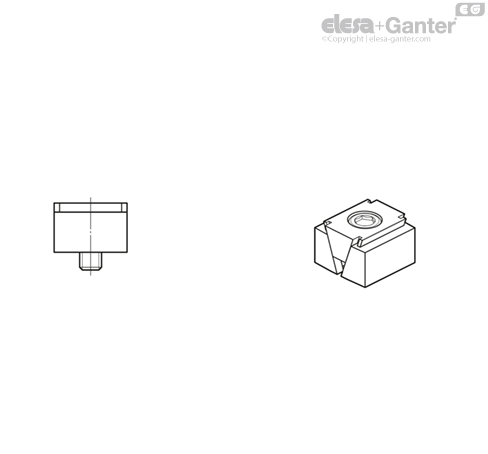

Oblik GL Glatke stezne površine (radni komad čeljusti za fabrički specifične konture stezanja)

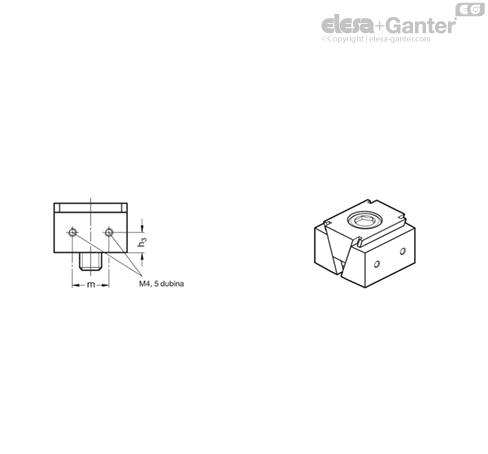

Oblik GA: Sa 2 pričvrsna navoja za nasadne čeljusti

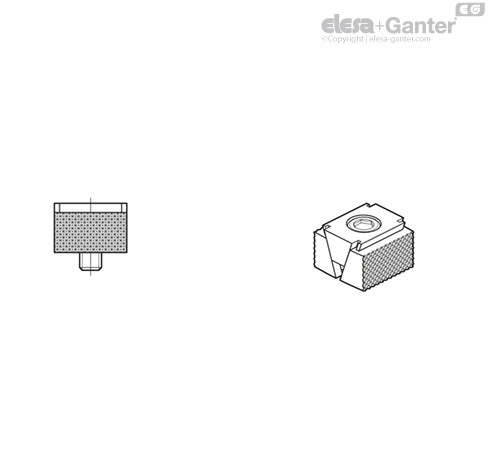

Oblik RF: Izbrezdane stezne površine
