Dizajn
Kuglični lanac
Nerđajući čelik, AISI 304
Lanac za ključeve
Nerđajući čelik, AISI 14310 LHC
Informacija

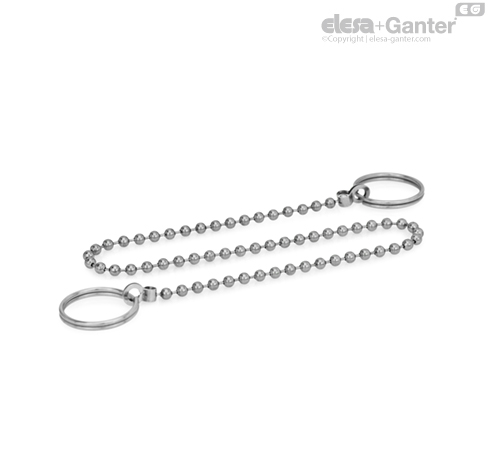

Kuglični lanci od nerđajućeg čelika GN 111.5 se uglavnom koriste u kombinaciji sa čivijama sa kuglastim i uskočnim sistemom blokiranja.
Veoma su fleksibilni zahvaljujući svojoj konstrukciji.
Lanci za ključeve se isporučuju nemontirani, oba prstena imaju isti Ø d1.
Podaci o opterećenju su orijentacione vrednosti uz isključenu odgovornost.
Optimalno za čivije sa kuglastim sistemom blokiranja i čivije sa uskočnim sistemom blokiranja:
| Optimalno za čivije sa kuglastim sistemom blokiranja i čivije sa uskočnim sistemom blokiranja sa čivije Ø: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Sve | 5 / 6 / 8 / 10 | Sve | 6 / 8 | 6 / 8 / 10 / 12 | Sve | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
