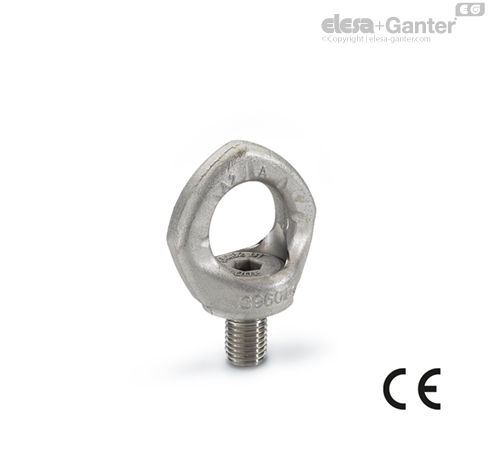

GN 581.5

Okretni okasti vijci

Okasti vijci GN 581.5 su rotirajuće montirani; na taj način se smer silemože podesiti i nenamerno zatezanje ili prekomerno zatezanje (kao što je moguće kodokastih vijaka DIN 580) je nemoguće. Ovi okasti vijci nude visoko opterećenje sa testiranombezbednošću (sigurnosni faktor 4) u svim pravcima opterećenja.

Nominalna nosivost data u gornjoj tabeli je jasno označena na prstenu. Odnosi se na najnepovoljniji slučaj opterećenja od vrsta opterećenja navedenih u nastavku.

Okasti vijci GN 581.5 su u skladu sa Direktivom o mašinama 2006 / 42 /EG i BG su testirani.

Integrisani RFID transponder se koristi za jasno obeležavanje iidentifikaciju granične tačke, npr. prilikom potrebnog redovnogpregleda.

Šestougaoni vijak se ne može izgubiti.

Podaci u [...] se odnose na opterećenje odgovarajućeg okastog vijka DIN 580. Ukoliko ova vrednost nije navedena, upotreba okastih vijaka DIN 580 nije dozvoljena!

Površina za zavrtnje za okaste vijke GN 581.5 mora da bude ravna i pod pravim uglom u odnosu na otvor sa navojem, upuštač ≤ od nominalnog prečnika navoja.

U zavrnutom stanju, vijčana obujmica mora čvrsto da naleže (nemojte koristiti podlošku), a prsten da se okreće za 360°.

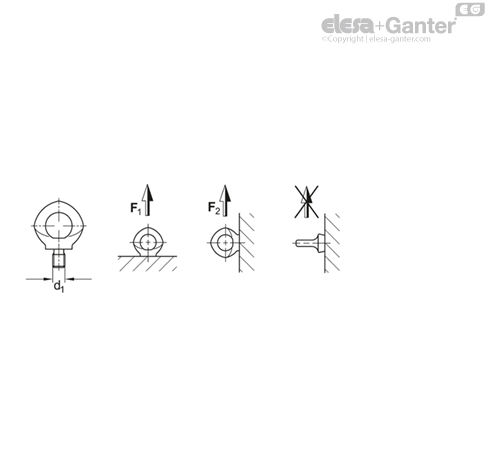

Pre opterećenja, okasti vijak se mora okrenuti u smeru sile. Okasti vijak nije pogodan za često okretanje pod opterećenjem.

Navedene vrednosti opterećenja se primenjuju na minimalnu dužinu uvrtanja od 1,5 × nominalni prečnik navoja u nerđajućem čeliku sa minimalnom zateznom čvrstoćom od 37 kp/mm2, na radnoj temperaturi od -40°C do +280°C. Nosivost pod različitim uslovima na zahtev.

Dalja uputstva za primenu nalaze se u uputstvu za upotrebu, koje je priloženo uz svaki rotirajući okasti vijak.
