GN 6339

Podloške visoke tvrdoće

Generalnom podloška ima veliki uticaj na kvalitet vijčanog spoja. Uz podloške GN 6339 mogu se postići vijčani spojevi visoke čvrstoće.

Velika sila stezanja za zaključavanje značajno sprečava opasnost od „labavljenja“.

Pri manjoj sili prednaprezanja, moguće je koristiti tanji vijak. Ovo kreira bolji odnos dužine stezanja i prečnika vijka, čime se smanjuje opasnost od otkazivanja.

Otvrdnuta, glatka kontaktna površina glave vijka/navrtke obezbeđuje niske i ravnomerne faktore trenja čak i kod višestrukog otpuštanja i pritezanja.

Podloške GN 6339 su pogodne samo za vijke za mašinske konstrukcije proizvodne klase 8.8 / 10.9 / 12.9, ne za vijke za čelične konstrukcije DIN 6914.

• ISO prilagođavanja

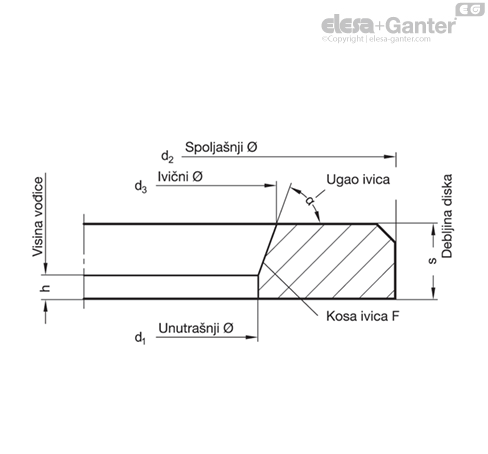

Spoljašnji prečnik d₂

Spoljni prečnik d₂ niskog oblika odgovara podloškama DIN 125 / ISO 7089. Visoki oblik odgovara podloškama DIN 7349.

Prečnik ivica d₃

Uz ugao zakošenja a 70° i unutrašnji prečnik d₁, ova dimenzija je jedna od najvažnijih dimenzija ove podloške visoke tvrdoće; vrednost d₃ je uvek veća, čak i u donjem opsegu tolerancije, od maksimalnog kontaktnog prečnika vijka na prelazu ispod glave.Ovo osigurava da se ivica prečnika d₃ tvrde podloške ne pritisne u prelaz vijka ispod glave. Ovo poslednje bi izazvalo ureze i tako oštetilo vijak.

Unutrašnji prečnik d₁

Unutrašnji prečnik d₁ je mali kako bi vijak mogao da se umetne centralno u podlošku. Potreno je uparivanje diska i vijka sa malim radijalnim zazorom kako bi se izbeglo presecanje prečnika ivica d₃ sa maks. prečnikom kontaktne površine glave vijke.

Ugao ivica α = 70° ± 2°

Kada se koriste šestougaone čivije, ovaj relativno veliki ugao je neophodan da bi se izbeglo da prečnik iskošene površine d₃ podloške predstavlja prepreku.

Kosa ivica F

Produžena kosa ivica F, gledano od d₃, i d₁ čine bočnu površinu uz najmanji radijalni zazor prilikom prenosa sa tela čivije do glave.Čak i kod najmanjeg ugla oborene ivice od α = 68° i najmanjih dimenzija za d₁ i d₃, ovaj slobodan prostor je dovoljan čivije prema DIN EN.

Visina vođice h

To je visina cilindričnog dela unutrašnjeg prečnika d₁; h treba da bude što je moguće veće u odnosu na korak navoja vijka.

Debljina diska s

Podloške GN 6339 su veće od uporedivih DIN diskova (izuzetak: DIN 7439, koji odgovara visokom obliku).Većom debljinom se postiže veća čvrstoća pri savijanju. Pored toga, na taj način se, uzimajući u obzir zakošenje d3, postiže minimalna vodeća visina koja ne dovodi do oštećenja bočnih površina navoja prilikom pritezanja.
