GN 5860

Prsten za transport tereta

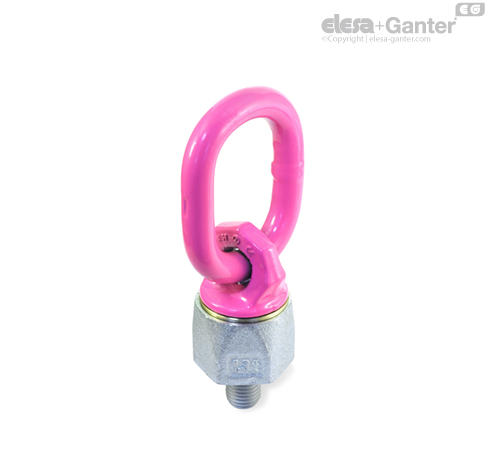

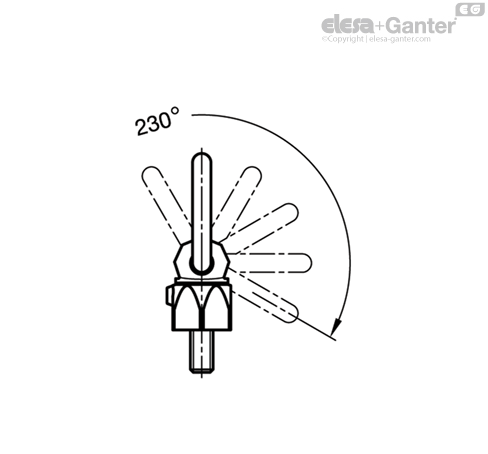

Rotirajuće teretne karike GN 5860 imaju okretni kuglični ležaj. Pokretni prsten omogućava apsorpciju opterećenja u svakom pravcu zatezanja.

Nominalna nosivost navedena u gornjoj tabli jasno je prikazana na rotirajućoj teretnoj karici. Odnosi se na najnepovoljniji slučaj opterećenja od vrsta opterećenja navedenih u nastavku.Rotirajućeg teretne karike GN 5860 odgovaraju Direktivama o mašinama 2006 / 42 / EC i poseduju BG sertifikat.

Integrisani RFID transponder služi za jasno obeležavanje i identifikaciju zaustavnog sredstva, npr. prilikom potrebne redovne provere.

• Uputstvo za upotrebu GN 5860

• Vrednosti čvrstoće vijaka

Metoda montiranja
Broj	1	1	2	2	2	2	2	3 i 4	3 i 4	3 i 4
Kutovi nagiba	0°	90°	0°	90°	0° do 45°	45° do 60°	asimetričan	0° do 45°	45° do 60°	asimetričan
Faktor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.60 t	0.30 t	1.20 t	0.60 t	0.42 t	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	0.90 t	0.45 t	1.80 t	0.90 t	0.63 t	0.40 t	0.40 t	0.94 t	0.67 t	0.40 t
M 12	1.20 t	0.60 t	2.40 t	1.20 t	0.84 t	0.60 t	0.60 t	1.26 t	0.90 t	0.60 t
M 16	2.60 t	1.30 t	5.20 t	2.60 t	1.82 t	1.30 t	1.30 t	2.73 t	1.95 t	1.30 t
M 20	4.00 t	2.00 t	8.00 t	4.00 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 24	7.00 t	3.50 t	14.00 t	7.00 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 30	10.00 t	5.00 t	20.00 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t

Gornji pregled nosivosti prikazuje maks, opterećenje u tonama u zavosnosti od vrste graničnog zaustavljanja pri temperaturi primene od –40 °C do +100 °C, pri čemu je uzet u obzir faktor sigurnosti 4 za sve podatke.

Rotirajuća teretna karika GN 5860 sme da se koristi samo ako je zavijena uzimajući u obzir minimalnu dužinu uvrtanja koja zavisi od materijala i ako je površina zavrtanja ravna i pod pravim uglom u odnosu na otvor sa navojem.

Rotirajuća teretna karika mora da se okreće za 360° u montiranom stanju i ne sme da se oslanja na ivice ili druga zaustavna sredstva, npr. dizalične kuke. Rotirajuće teretne karike nisu pogodne za neprekidne pokrete okretanja pod opterećenjem.

Uputstva za upotrebu sa detaljnim informacijama i objašnjenjima sadržana su u obimu isporuke (posetite i www.elesa-ganter.at)
