GN 587.1
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Prsten
Čelik, nemački br. materijala 1.6541
Blok za zavarivanje
Čelik, S355 J2 + N (ST52-3N)
Opruga za zadržavanje
Opružni nerđajući čelik
nerđajuća

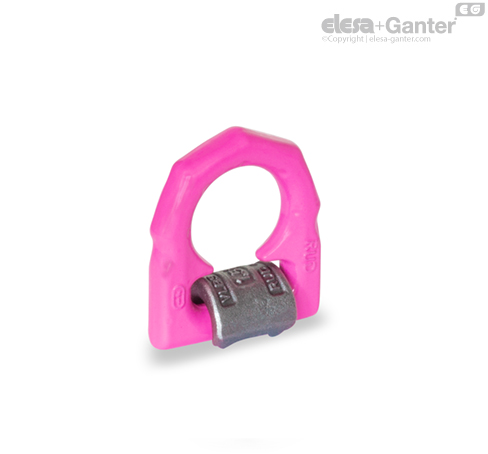

Prsteni za transport tereta GN 587.1 za zavarivanje omogućavaju brzu montažu.
Nude visoku dinamičku i statičku čvrstoću i mogu se opteretiti sa svih strana uz testiranu sigurnost (faktor sigurnosti 4) u svim pravcima opterećenja.
Opružna traka (oblik F) drži luk u bilo kom položaju i prigušuje svaku buku koju stvaraju vibracije. Svi delovi su neodvojivo međusobno povezani.
Dve potporne izbočine poboljšavaju uporište kuka i potporni efekat u slučaju kosih lukova za vešanja.
Prsteni za transport tereta GN 587.1 su u skladu sa Direktivom o mašinama 2006 / 42 / EC.
Ovaj standard zamenjuje prethodni prsten za transport tereta GN 587.
| Metoda montiranja | ||||||||||
| Broj | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 i 4 | 3 i 4 | 3 i 4 |
| Kutovi nagiba | 0° | 90° | 0° | 90° | 0° do 45 | 45° do 60° | asimetričan | 0° do 45° | 45° do 60° | asimetričan |
| Faktor | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| b = 66 | 1.50 t | 1.50 t | 3.00 t | 3.00 t | 2.10 t | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
| b = 77 | 2.50 t | 2.50 t | 5.00 t | 5.00 t | 3.50 t | 2.50 t | 2.50 t | 5.25 t | 3.75 t | 2.50 t |
| b = 87 | 4.00 t | 4.00 t | 8.00 t | 8.00 t | 5.60 t | 4.00 t | 4.00 t | 8.40 t | 6.00 t | 4.00 t |
| b = 115 | 6.70 t | 6.70 t | 13.40 t | 13.40 t | 9.50 t | 6.70 t | 6.70 t | 14.00 t | 10.00 t | 6.70 t |
| b = 129 | 10.00 t | 10.00 t | 20.00 t | 20.00 t | 14.00 t | 10.00 t | 10.00 t | 21.00 t | 15.00 t | 10.00 t |
Gorenavedeni podaci označavaju maks. nosivost u tonama.

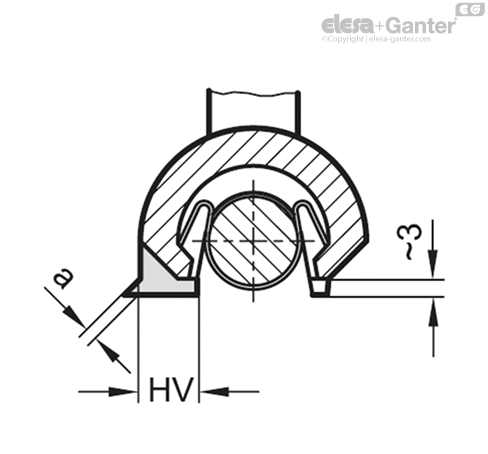

Zahvaljujući rasporedu šavova vara (HV), ispunjeni su zahtevi prema DIN 18800, tj. zatvoreni šav sprečava razvoj korozije. Na taj način se prsten za transport tereta može koristiti i na otvorenom.
| Veličina prstena za opterećenje | Veličina zavarenog šava | Dužina | Zapremina u cm3 |
| b = 66 ( 1.5 t) | HV 5 + a 3 | 2 x 33 | 1.2 |
| b = 77 ( 2.5 t) | HV 7 + a 3 | 2 x 40 | 2.6 |
| b = 87 ( 4.0 t) | HV 8 + a 3 | 2 x 46 | 3.2 |
| b = 115 ( 6.7 t) | HV 12 + a 4 | 2x 60 | 8.7 |
| b = 129 ( 10.0 t) | HV 16 + a 4 | 2x 60 | 15.5 |
Zavarivanje mora da obavi ovlašćeni zavarivač prema EN 287-1.
Navedene vrednosti opterećenja važe za temperaturu primene od –20 °C do +100 °C. Opterećenje pri visokim temperatura na zahtev.
Ukoliko se prsteni za transport tereta ne koriste za podizanje, već za vezivanje, dozvoljeni vrednosti opterećenja se dupliraju.
Za dodatne smernice za primenu, pogledajte uputstvo za rukovanje isporučeno uz svaku okastu navrtku.
