GN 5862

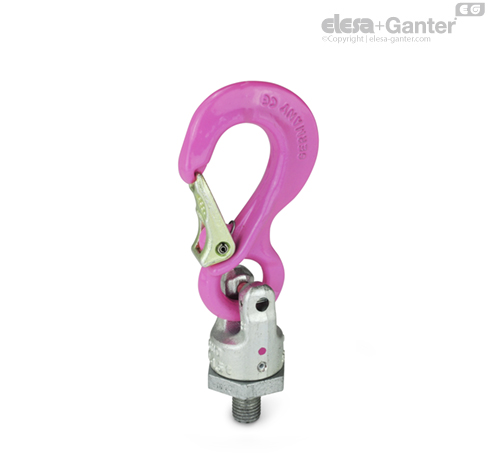

Teretna kuka

Teretne kuke GN 5862 imaju okretni kuglični ležaj. Pokretne kuke omogućavaju apsorpciju opterećenja u svakom odobrenom pravcu zatezanja.

Nominalna nosivost navedena u tabli jasno je prikazana na kućištu ležaja. Odnosi se na najnepovoljniji slučaj vrsta opterećenja navedenih u nastavku. Teretne kuke GN 5862 odgovaraju Direktivama o mašinama 2006 / 42 / EC i poseduju BG sertifikat.

Integrisani RFID transponder služi za jasno obeležavanje i identifikaciju zaustavnog sredstva, npr. prilikom potrebne redovne provere.

• Uputstvo za rukovanje GN 5862

• Vrednosti čvrstoće vijaka

Metoda montiranja
Broj	1	1	2	2	2	2	2	3 i 4	3 i 4	3 i 4
Kutovi nagiba	0°	90°	0°	90°	0° do 45°	45° do 60°	asimetričan	0° do 45°	45° do 60°	asimetričan
Faktor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 12	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 16	1.50 t	1.50 t	3.00 t	3.00 t	2.10 t	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	2.50 t	2.50 t	5.00 t	5.00 t	3.50 t	2.50 t	2.50 t	5.25 t	3.75 t	2.50 t
M 24	4.00 t	4.00 t	8.00 t	8.00 t	5.60 t	4.00 t	4.00 t	8.40 t	6.00 t	4.00 t
M 30	6.70 t	5.00 t	13.40 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t
M 36	10.00 t	8.00 t	20.00 t	16.00 t	11.20 t	8.00 t	8.00 t	16.80 t	12.00 t	8.00 t

Gornji pregled nosivosti prikazuje maks, opterećenje u tonama u zavosnosti od vrste graničnog zaustavljanja pri temperaturi primene od –40 °C do +200 °C, pri čemu je uzet u obzir faktor sigurnosti 4 za sve podatke.

Teretna kuka GN 5862 sme da se koristi samo ako je zavijena uzimajući u obzir minimalnu dužinu uvrtanja koja zavisi od materijala i ako je površina zavrtanja ravna i pod pravim uglom u odnosu na otvor sa navojem.

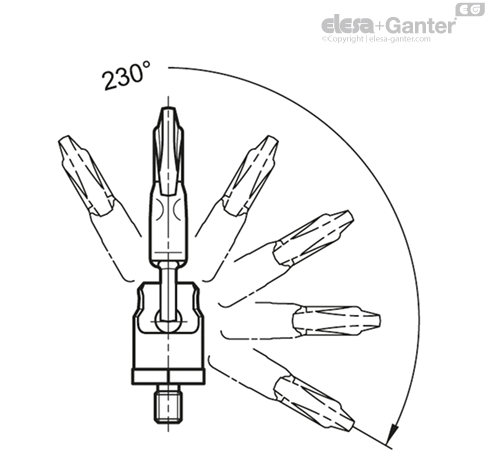

Teretna kuka mora da se okreće za 360° u montiranom stanju i ne sme da se oslanja na ivice ili druga zaustavna sredstva. Teretne kuke nisu pogodne za neprekidne pokrete okretanja pod opterećenjem.

Uputstva za upotrebu sa detaljnim informacijama i objašnjenjima sadržana su u obimu isporuke (posetite i www.elesa-ganter.at)



• Odstupajuće dužine vijaka l
