GN 418.2

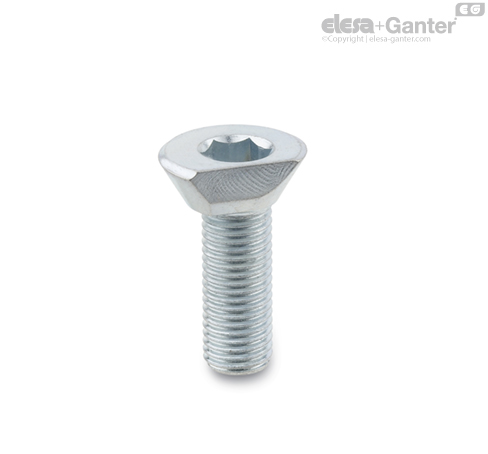

Vijci sa imbus glavom sa kugličnim vrhom

Vijci sa imbus glavom sa kugličnim vrhom GN 418.2 su stabilan i kompaktan stezni element za male ugradne prostora i jednostavno korišćenje.

Zatezne sile F naveden u tabeli odnose na maksimalni dozvoljeni moment pritezanja navedene dubine zavrtanja t.

• Vrednosti čvrstoće vijaka

Funkcija

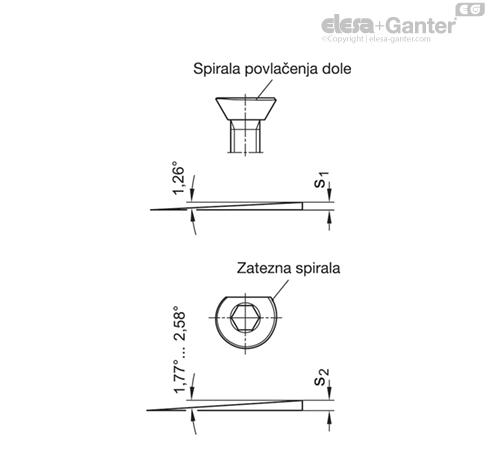

Glava vijka ili vijak sa imbus glavom sa kugličnim vrhom ima dve spirale: jednu radijalnu zateznu spiralu (sa dodatnim nagibom od 30°) u jednu aksijalnu spiralu povlačenja nadole.

Istovremeno, komponente sile deluju na tačku stezanja i stvaraju efekat povlačenja, čime se radni predmet dodatno pritiska usled trenja o fiksni graničnik. Dodatni efekat povlačenja nadole nastaje preko navoja i, po potrebi, preko nagiba od 30°.

Spirala osigurava da je zatezna sila ista u svakom ugaonom položaju. Pored toga, spirala je samozaključavajuća.

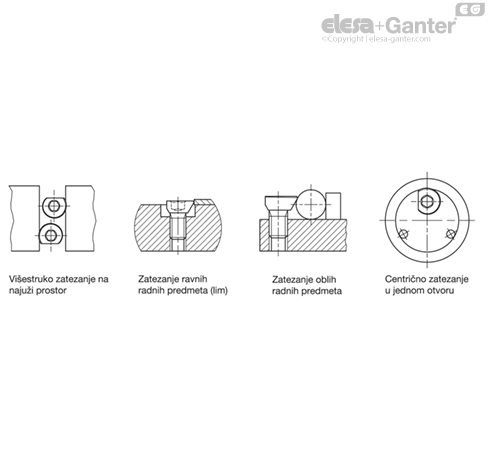

Napomena o montaži

• Otvori sa navojem pozicionirani u skladu sa podacima

• Zavijte vijak sa imbus glavom sa kugličnim vrhom na željenu visinu i postavite tako da spljoštena strana bude okrenuta prema radnom predmetu (pri tome vodite računa o minimalnoj dubini vijaka t)

• Pri stezanju iznad nagiba glave, visina stezanje treba da bude maksimalno h₂

• Potrebna je zaptivna od oko 135° radi zatezanja.
