GN 355.2

Elementi za nivelisanje

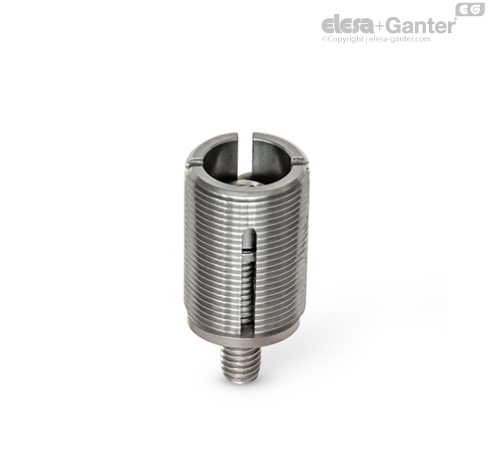

Elementi za nivelisanje od nerđajućeg čelika GN 355.2 se koriste za kompenzaciju odstupanja i podešavanje unutar mašina i sistema.

Sastoje se od vijka za nivelaciju, cilindričnog vijka sa podloškom i kuglične podloške. Vijak za nivelaciju i kuglična podloška su neodvojivo međusobno povezani.

Spoljni prečnik kuglične podloške d₄ je manji od prečnika jezgra navoja d₁, tako da je montaža moguća i kod nepristupačne površine naleganja.

Nakon uspešnog podešavanja pomoću alata za montažu koji je dostupan kao priborGN 355.1 vijak se zateže tako da se vijak za nivelaciju širi kroz kugličnu podlošku i na taj način je osiguran od uvijanja u otvoru sa navojem.

Vrednosti za w i x date u tabeli, kao i za statičko opterećenje treba da se posmatraju kao orijentacione vrednosti koje mogu da odstupaju u zavisnosti od primene. Ne predstavljaju garanciju o kvalitetu. U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene.

• Alat za montažu GN 355.1 (Pogledajte tabelu sa dimenzijama)

• Karakteristike nerđajućeg čelika
