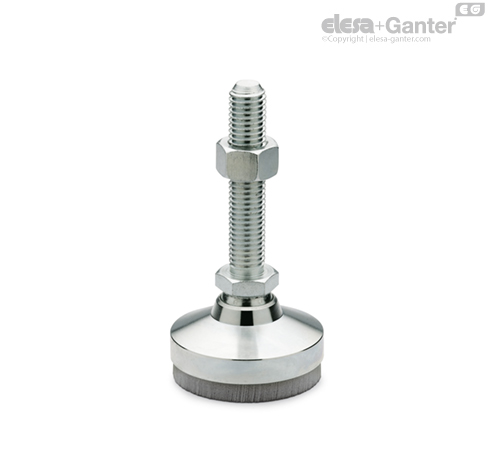

GN 342.2

Stopice za nivelisanje

Opterećenje zglobnih stopica GN 342.2 naveden u tabeli je preporuka za trajno statičko opterećenje do kojeg treba koristiti prigušni element.

Ovo statičko opterećenje odgovara površinskom pritisku od 0,4 N/mm ² pri kojem materijal postiže svoja optimalna dinamička svojstva prigušenja. Uzeto je u obzir da dinamičko opterećenje dovodi do dodatnog opterećenja do kompresije od 0,6 N/mm².

Zglobne stopice GN 342.1 ne mogu se demontirati.

• Karakteristike elastomera

• Vrednosti čvrstoće

Aktivne oscilacije:

Potiču iz uređaja (mašine) i treba ih držati dalje od podlaganja (sto, stalak).

Pasivne oscilacije:

Potiču od podlaganja i treba ih držati podalje od uređaja (mašine).

Efikasnost prigušivanja oscilacija zavisi i od frekvencije oscilacije koje treba prigušiti (ometajuća frekvencija) i od sopstvene frekvencije (rezonantna frekvencija) elementa za prigušivanje.

Efekat prigušenja oscilacija se postiže tek kada su ometajuće frekvencije √2 puta iznad sopstvene frekvencije prigušnog elementa. Što je veća razlika [Δ] između sopstvene i ometajuće frekvencije, to je prigušenje bolje.

Sopstvena frekvencija prigušnog elementa zavisi od vrste (sastav, gustina) materijala, poprečnog preseka i opterećenja.

Susedne karakteristične krive daju sve potrebne podatke za standardni materijal [SR 450-12] elementa za prigušivanje. Prigušni element sa drugim karakteristikama (svojstva prigušivanja) na zahtev.



Primer

Opterećenje po zglobnoj stopici: 400 N

Sabijanje kod zglobne stopice d₁ = 32

400 N / 707 mm² = 0,57 N/mm²

Sabijanje kod zglobne stopice d₁ = 40

400 N / 11340 mm²= 0,34 N/mm²

Bira se zglobna stopica d₁ = 40, sa kojom je pritisak bliži 0,4 N/mm ².

Gornji crtež prikazuje:

Prirodna frekvencija kada se pritisne 0,34 N/mm² : 17,5 Hz

Donji crtež prikazuje:

Stepen izolacije pri ometajućoj frekvenciji (P1) od 66 Hz: oko 92%

Stepen izolacije pri ometajućoj frekvenciji (P2) od 98 Hz: oko 97%
