Dizajn
Oblik
- KS: Sa plastičnom kapicom, klizajuća
- KR: Sa plastičnom kapicom, neklizajuća
- KSE: Sa plastičnom kapicom, klizajuća, električno provodljiva (antistatična)
- KRE: Sa plastičnom kapicom, neklizajuća, električno provodljiva (antistatična)
Čelik
Proizvodna klasa 5.8
Pocinkovano, pasivirano u plavoj boji
Oblik KS / KSE
Plastika poliacetal (POM)
KS: U krem beloj boji RAL 9001
KSE: U crnoj boji, električno provodljivo
Površinski otpor: < 106 Ω
Zapreminski otpor: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Oblik KR / KRE
Plastična kapica od elastomera (TPE), 78 Shore A ≈
KRE: U crnoj boji, električno provodljivo
Površinski otpor: < 106 Ω
Zapreminski otpor: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Informacija

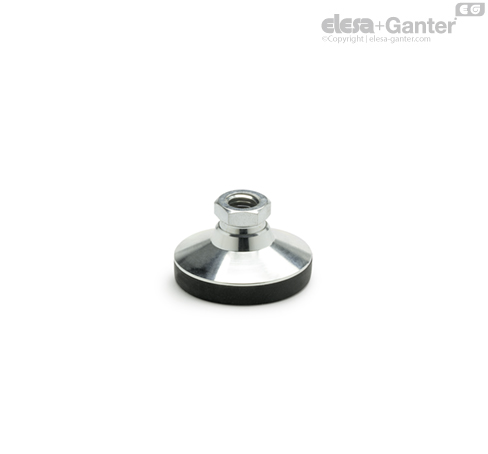

Statičko opterećenje zglobnih stopica GN 343.1 / GN 343.2 ograničeno je dozvoljenim opterećenjem zglobne kugle sa vretenom za podešavanje (proizvodna klasa 5.8). Pri tome, vrednost koje su navedene u tabeli (važi samo za oblik OS / KS) podrazumevaju čisto opterećenje pritiska, vertikalno u odnosu na zglobnu stopicu. Međutim, u zavisnosti od primene i opterećenja, potrebno je uzeti u obzir faktor sigurnosti kako bi dozvoljeno opterećenje bilo ispod vrednosti navedene u tabeli.
Zglobne stopice GN 343.1 / GN 343.2 se ne mogu demontirati.
