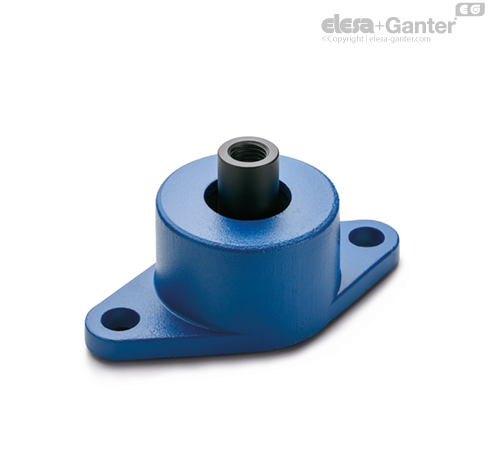

Dizajn
Telo prirubnice
Aluminijum lakiram u plavoj boji, email na bazi nitroceluloze RAL 5010.
Navojna čaura
Čelik, lakiran u crnoj boji
Amortizer oscilacija
Guma (NBR)
Tvrdoća 30, 50, 60 Shore A ±5.
Napomena
Funkcije i primene
Obično se koriste za izolaciju jakih oscilacija; svuda gde je potrebna zatezna čvrstoća i otpornost na pritisak.
Oscilacije mogu da prouzrokuju sledeće:
- neispravnosti i smanjenje radnog veka mašine
Naročito su pogodni za upotrebu u mašinskim alatima, presama za oblikovanje plastičnih materijala, specijalnim mašinama i amortizerima.
Pogledajte Amortizer oscilacija visokih performansi: obeležja i kriterijumi za izbor.
Krive deformacije prikazane na dijagramima su utvrđene uz upotrebu prosečnih vrednosti u statičnim ispitivanjima.
Stvarne vrednosti mogu da odstupaju od vrednosti na grafici za otprilike ±10%.
| Br. artikla | Statično opterećenje | Aksijalna sila pridržavanja |
Min. opterećenje
[N] | Maks. opterećenje
[N] | Min. defleksija
[mm] | Maks. defleksija
[mm] | Min. opterećenje
[N] | Maks. opterećenje
[N] | Min. defleksija
[mm] | Maks. defleksija
[mm] |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Minimalno opterećenje je vrednosti ispod koje amortizer oscilacija nije u stanju da izoluje oscilacije jer bi za to bio previše krut.
Maksimalno opterećenje je vrednost iznad koje može doći do smetnji koje mogu da utiču na funkcionalnost amortizera oscilacija.
Minimalna defleksija je sažimanje nosača sa mogućnošću prigušenja oscilacija u skladu sa minimalnim opterećenjem.
Maksimalna defleksija je sažimanje nosača sa mogućnošću prigušenja oscilacija u skladu sa maksimalnim opterećenjem.
