LW.A

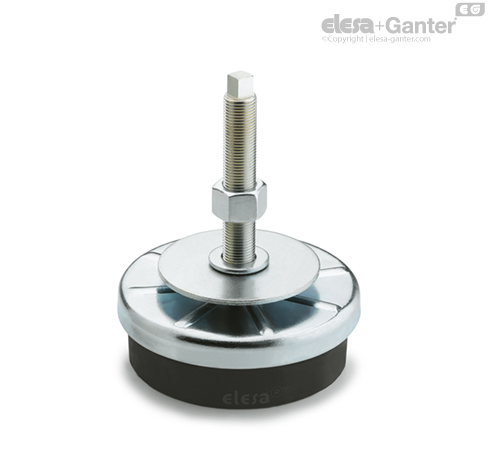

Stopice za mašine sa amortizacijom oscilacija

Karakteristike

Stopice mašine smanjuju vibracije, udare i buku i sprečavaju sledeće pojave:

• neispravnosti i smanjenje radnog veka mašine
• ugrožaavnje zdravlja korisnika;
• Stvaranje buke

Tehnički podaci i vodič za izbor

1. Potrebni osnovni podaci:
• Ometajuća frekvencija: Frekvencija vibracija mašine koja radi. U principu, nju izazivaju obrtaju motora [Hz=U/min./60];
• Primenjeno opterećenje na svaki pojedinačni elementi za prigušivanje vibracija [N];
• Potreban stepen izolacije [%];
• Vrednost otklona elementa za prigušivanje vibracija pod navedenim opterećenjem [mm];
• Krutost [N/mm]: Opterećenje koje sabija prigušni element za 1 mm.
2. Kako izabrati elemente za prigušivanje vibracija:

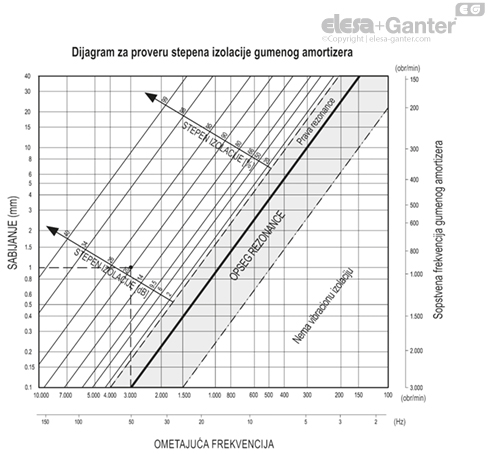

• U pogledu dijagrama za stepen izolacije, podelite vrednosti ometajuće frekvencije sa potrebnim stepenom izolacije (svaki stepen izolacije odgovara jednoj liniji na dijagramu) i definišite sabijanje [u mm];
• Podelite statički teret sa elementom za prigušenje oscilacija sa vrednošću otklona kako biste postigli potrebnu krutost prigušnog elementa.
• Upotrebite dobijenu krutost sa onom u tabeli i izaberite element za prigušivanje vibracija koji je najbliži (niži) postignutoj vrednosti.
3. Provera:
• Sabijanje izabranog elementa za prigušivanje vibracija možete da pronađete na grafici na osnovu opterećenja;
• Podelite vrednosti ometajuće frekvencije sa vrednostima otklona na dijagramu kako biste dobili stepen izolacije izabranog elementa.
• Uporedite dobijenu vrednost sa potrebnim stepenom izolacije.
4. Primer:
• Uslovi korišćenja: Ometajuća frekvencija = 50 Hz (3,000 o/min); opterećenje po elementu za prigušenje oscilacija = 4,000 N; potreban je stepen izolacije od 80%;
• Iz dijagrama se vidi da sabijanju iznosi 0,6 mm uz ometajuću frekvenciju od 3000 o/min i stepen izolacije od 80% .
• Podelite statični teret sa dostignutim sabijanjem kako biste definisali potrebnu krutost, 4000N/0,6mm = 6666 N/mm;
• U tabeli je navedeno da je krutost između one za veličinu LW.A-120 = (4000 N/mm) i one za veličinu LW.A-160 = (9000 N/mm). Bira se mašinska stopica sa najmanjom vrednošću, tj. veličina LW.A-120.

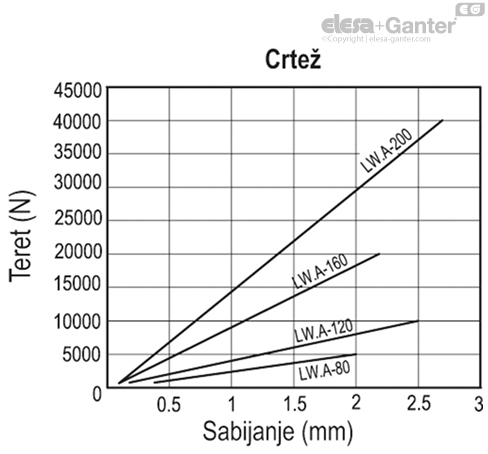

• Crtež 2 pokazuje da sabijanje iznosi 1 mm pri 4000 N.
• Košenjem vrednosti izgiba sa ometajućom frekvencijom od 50 Hz u dijagramu, stepen izolacije dostiže 90%.

Ova vrednost je veća od potrebne vrednosti. Vaš izbor je tačan.

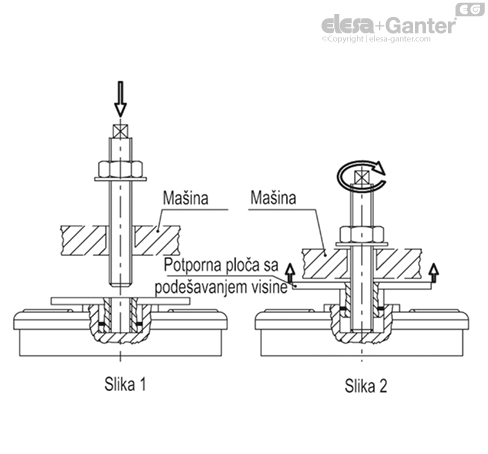

• Provedite navojno vreteno kroz okvir mašine odozgo i zavijte ga (slika 1).
• Pričvrstite stopicu mašine pomoću navrtke / podloške (slika 2).
