BASE LS.VA

Tanjiri za stopice za mašine sa prigušenjem vibracija

Karakteristike

Dizajnirani su da apsorbuju vibracije, udare i buku pokretnih tela i vibrirajućih masa koji mogu izazvati sledeće:

• neispravnosti i smanjenje radnog veka mašine

• Ugrožavanje zdravlja korisnika;

• Stvaranje buke

Tehnički podaci i vodič za izbor

The maximum static load value shown in the table indicates the static load for a specific load of 0.4 N/mm² to which the damping element can be subjected in order to have optimal vibration absorption.

Tabela pokazuje i vrednosti (l₂) za elastičnu deformaciju sa maksimalnom snagom od 0,6 N/mm² u slučaju dinamičnog opterećenja.

Učinkovitost amortizacije zavisi od odnosa između frekvencije smetnje mašine i sopstvene frekvencije prigušne stopice.

Sopstvena frekvencija stopice zavisi od materijala, geometrije i specifičnog opterećenja [N/mm²] kome je izložena.

Specifično opterećenje se dobija kada se primenjeno opterećenje podeli sa površinom naleganja na prigušni element.

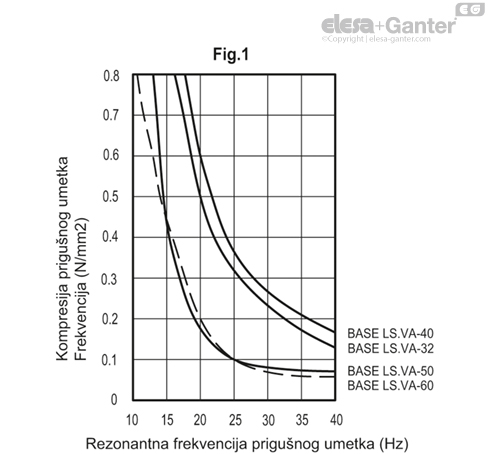

Kada vam je poznato specifično opterećenje, na dijagramu na slici 1 možete da pogledate sopstvenu frekvenciju stopice.

Amortizacija počinje kada je odnos između frekvencije smetnje mašine i sopstvene frekvencije prigušne stopice veći od √2. Što je razlika između smetnje mašine i sopstvene frekvencije prigušne stopice veći, to je amortizacija veća (pogledajte sliku 2).

Primer:

• Očekivano opterećenje stopice = 150 N

• Specifično opterećenje BASE LS.VA-32 = 150/239 = 0,63 N/mm²

• Specifično opterećenje BASE LS.VA-40 = 150/452 = 0,33 N/mm²

• Bira se BASE LS.VA-40, jer je specifično opterećenje u primeru manje od 0,4 N/mm², što predstavlja optimalnu vrednost amortizacije.

• Od specifičnog opterećenja od 0,33 N/mm² u dijagramu na slici 1 se dobija sopstvena frekvencija od 26 Hz (kriva BASE LS.VA-40).

• Iz dijagrama na slici 2 za 26 Hz sledi da izabrana stopica počinje da amortizuje na frekvencijama od 32 Hz. Za frekvenciju mašine 61 Hz sledi amortizacija od 69%. Za frekvenciju mašine 85 Hz sledi amortizacija od 92%.
