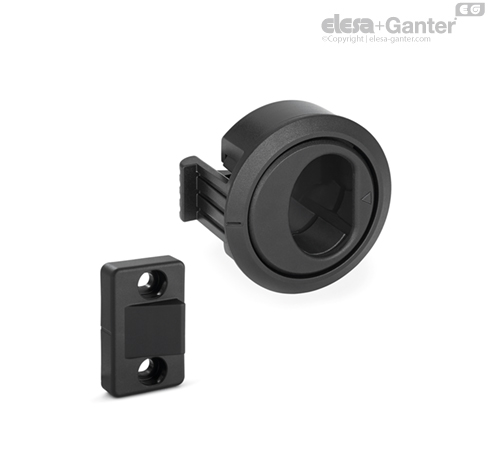

CMS

Bravice sa duplom rezom

Funkcije i primene

CMS spaja funkcije ručke sa funkcijom uskočnog osigurača u jednoj tački.

Vrata mogu da se otvore povlačenjem ručke u pravcu trouglaste oznake.

Spojni elementi može da se postavi na okvir (slika 1) ili na profil (slika 2).



Napomena o montaži

• Kreirajte montažni otvor na vratima u skladu sa skicom.

• Postavite telo ručke u vrata.

• Montirajte zadnji deo uskočnog osigurača na vrata pomoću samoreznih vijaka od nerđajućeg čelika (sadržano u obimu isporuke).

• U slučaju okvira, dva montažna otvora odgovaraju skici. Za pravilno pozicioniranje elementa spojnice, u pogledu bravice, potrebno je poravnati referentne oznake na elementu spojnice i elementu ručke.

• Postavite spojni element u okvir, odn, profil, pomoću M5 vijaka sa cilindričnom glavom sa unutrašnjim šestouglom (nosu u obimu isporuke).
