ESC

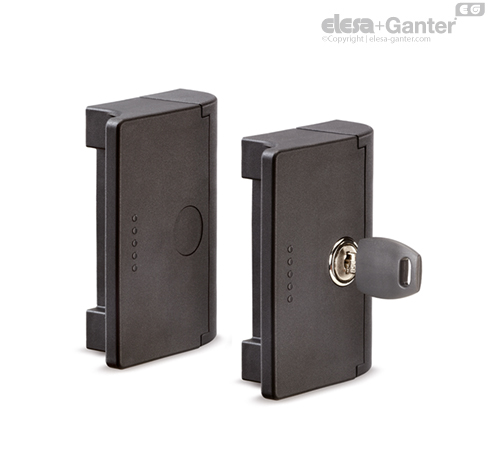

Ručke „L“ forme sa bravicom

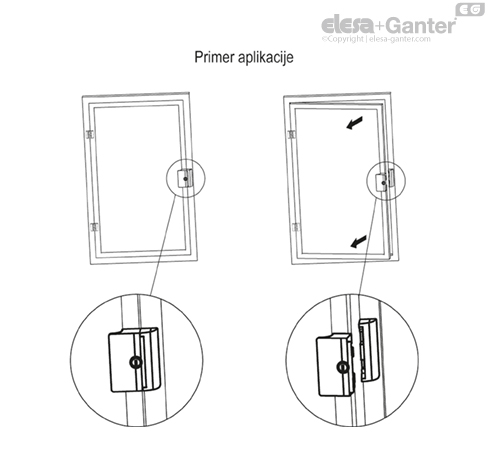

Funkcije i primene

• Ručke „L“ forme sa bravicom ESC se veoma jednostavno montiraju. Ručka i bravica (uskočni osigurač sa ili bez brave) integrisane su u jednom elementu. Pored toga, ručka, a time i vrata, se dovode bočno u delu bravice.
• Dimenzije ESC ručki omogućavaju postavljanje na okvir širine od 25 mm do 40 mm.
• Ručka može da kompenzacije pogrešno usmerenje vrata i ponovo vrati u pravilan položaj.
• Zbog svog dizajna, ručka je osigurana od vandalizma.
• U specijalnim testovima sa preko 40.000 ciklusa pokazalo se da ručka uvek dostiže isti učinak.



Napomena o montaži

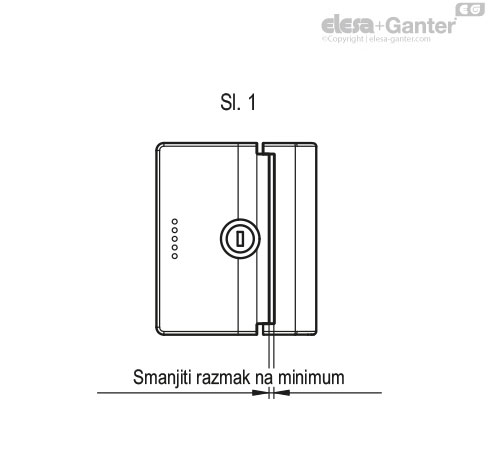

Kako bi se obezbedilo pravilno funkcionisanje, preporučujemo da pozicionirate oba elementa ručke što je bliže moguće (slika 1).

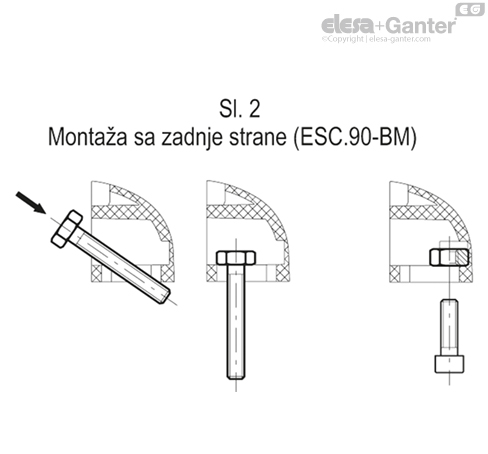

Montaža sa zadnje strane pomoću M6 vijaka sa šestougaonom glavom DIN 933 ili M6 šestougaonim navrtkama DIN 439B. Kako bi se olakšala montaža navrtkom, preporučujemo da najpre podesite navrtku kao što je prikazano na slici 2.

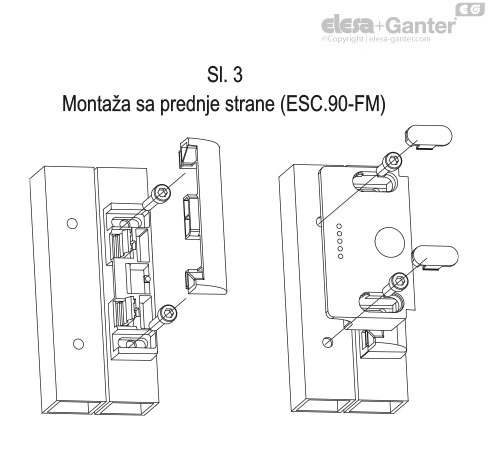

Montaža sa prednje strane pomoću M6 vijaka sa cilindričnom glavom: obe prekrivne kapice moraju da prekriju montažne vijke kako bi se onemogućio pristup.

Preporučeni obrtni moment pritezanja: 5 Nm

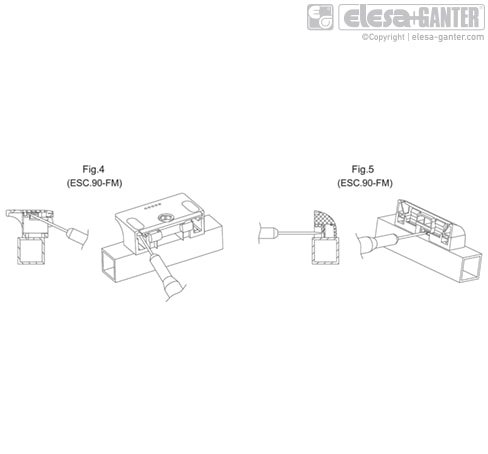

Samo kada su vrata otvorena, kapice mogu da se uklone sa vrata (slika 4) i okvira vrata (slika 5) pomoću odvijača.
