Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA) sa sigurnosnom bravom, u crno-sivoj boji, mat.
Pritisno dugme
Pritisna dugme od plastike termoplastike (POM); cilindrični deo u crvenoj boji
Prekrivne kapice
Termoplastika u Ergostyle, sa sjajnom završnom obradom; isporučuje se uz ručku, montaža utiskivanjem, odvojiva pomoću odvijača
Dostupno i kao pribor, potrebno je poručiti zasebno (pogledajte tabelu ECA)
Standardna verzija
Otvori za cilindrične vijke sa unutrašnji šestouglom
Sigurnosni ključ (Poručiti zasebno)
CSN: Plastika termoplastika (POM) u crvenoj boji, sa mogućnošću preklapanja, sa profilom za zaključavanje od nerđajućeg čelika.
Funkcija sigurnosnog mehanizma

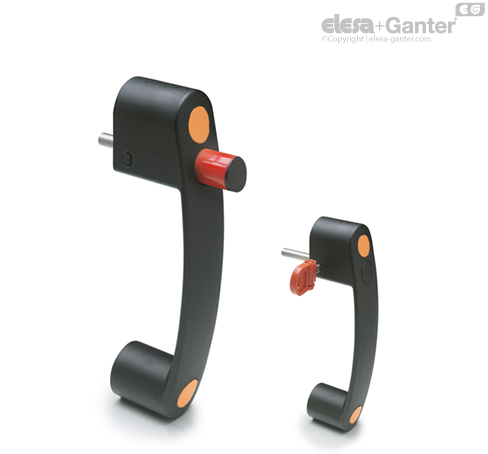

Rukohvat sa dugmetom za zaključavanje EBR-CH. dizajniran je tako da ga mogu otključati samo ovlašćena lica sa odgovarajućim ključem.

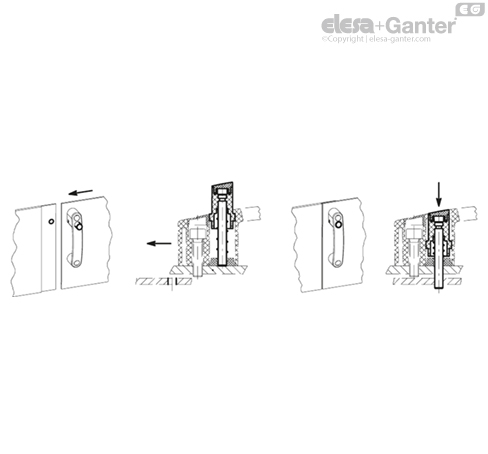

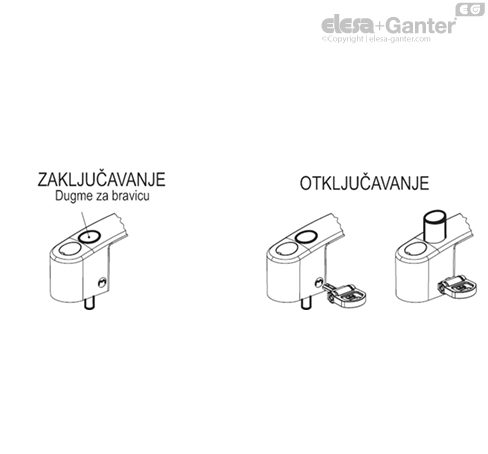

Zatvaranje: Pritisnite crveno dugme za zaključavanje u kućište, tako da potpuno nestane i dok se ne čuje zvuk (ključ tokom zatvaranja ne sme da bude umetnut).
Ako je rukohvat zaključan, ključ ne sme da bude umetnut.
Otključavanje: Umetnite ključ (ne okrećite) i time dugme za zaključavanje uskače unazad.
Potrebna snaga za otključavanje: oko 50 N.
EBR-CH rukohvati mogu da se kombinuju sa EBR rukohvatima.
Napomena
Tehnički podaci
Zatezno opterećenje i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje se prikazane u tabelu su rezultat provera preloma pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
Druge izvedbe
Posebne verzije na zahtev
- Ključ sa zaštitom od gubljenja sa oprugama i kuglama od nerđajućeg čelika AISI 316.
Opružni zadržni sistem obezbeđuje zadržavanje ključa dok su vrata otvorena.
- Smanjena snaga za umetanje sigurnosnog ključa (oko 30 N).
Za poručivanje ove verzije, nakon izbora željene verzije dodajte sufiks -F30 na kôd i opis.
