TCC-SJB

Stopice sa aksijalnim zglobom

Funkcije i primene

Stopica se može montirati sa M5 vijka sa cilindričnom glavom i podloškom UNI 6592 sa prednje strane, i sa M5 navrtkom koja se može nabaviti u prodaji sa zadnje strane.

Stopica sa aksijalnim zglobom je dizajnirana za montažu na stezne spojnice TCC.

Morate da koristite čauru sa kugličastim sedištima, i to za svaku stopicu TCC-SJA, nije uključeno u isporuku.

Tehnički podaci

Vrednosti otpora date u tabeli su merene u laboratorijskim ispitivanjima na temperaturi okoline, pri čemu su vijci zategnuti na preporučeni obrtni moment od 5 Nm.

Aksijalni zglob se slobodno rotira i može se nagnuti maksimalno +/-30 stepeni.

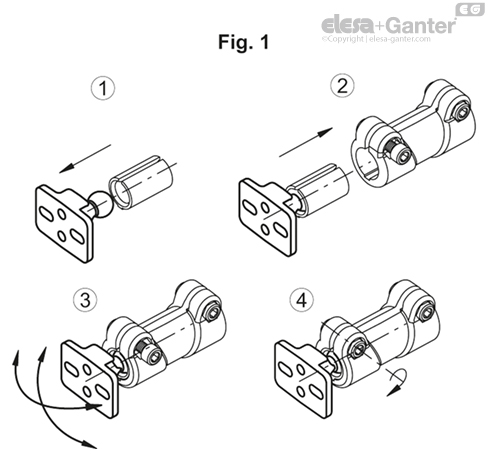

Napomena o montaži (sl. 1)

• Pritisnite aksijalni zglob u jedan kraj čaure.

• Nakon otpuštanja vijka za stezanje, postavite čauru u spojnicu cevastog profila dok ne klikne na svoje mesto.

• Okrenite zglob u željenom pravcu.

• Zategnite vijak stezne spojnice.

Preporučujemo da otpustite vijak za stezanje ako treba da promenite poziciju zgloba.
