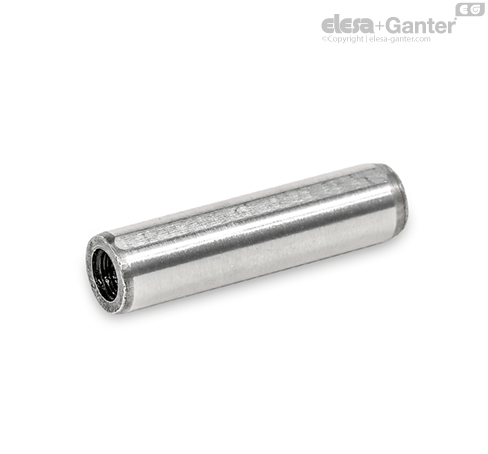

DIN 7979

Cilindrične čivije

Cilindrične čivije DIN 7979 povezuju, osiguravaju i pozicioniraju delove mašine.

Koriste se u kombinaciji sa slepim otvorima. Umetak za centriranje pri tome olakšava utiskivanje. Zahvaljujući tangentnom poravnanju, istisnuti vazduh može da izađe iz otvora.

Cilindrična čivija može da se demontira preko unutrašnjeg navoja pomoću izvlakača ili kliznog čekića. Zaštitni upust d₃ na navoju ga štiti od oštećenja prilikom montaže.

Dimenzije su u skladu sa ISO 8735. U kombinaciji sa prihvatnim otvorom H7 nastaje prelazni rukavac.
