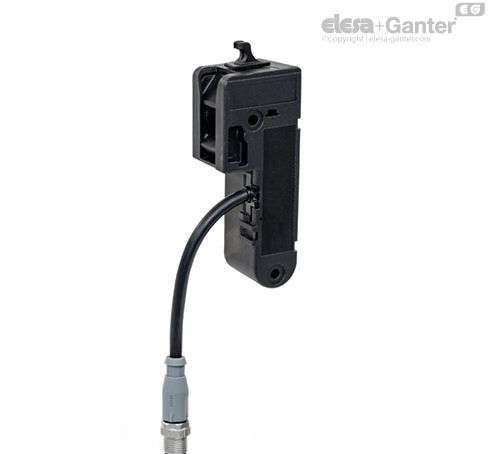

GN 120.4

Elektromehanički sistemi za zaključavanje

Elektromehanički sistemi za zaključavanje GN 120.4 se koriste u kombinaciji sa bravicama GN 115 odn. GN 515. Jezičak za zaključavanje odn. električni ulazni signal u zaključanom položaju blokira klip. Pored toga, proverava se prisustvo klipa u zaključanom položaju i izdaje se izlazni signal.

Sistem za zaključavanje može da se koristi za bravice koje se zaključavaju levo ili desno i povećava rastojanje klipova A za 8 mm. Postojeće konstrukcije mogu da se nadograde uz minimalni napor. Pored toga, elektromehanički sistemi za zaključavanje se ne vidi spolja.

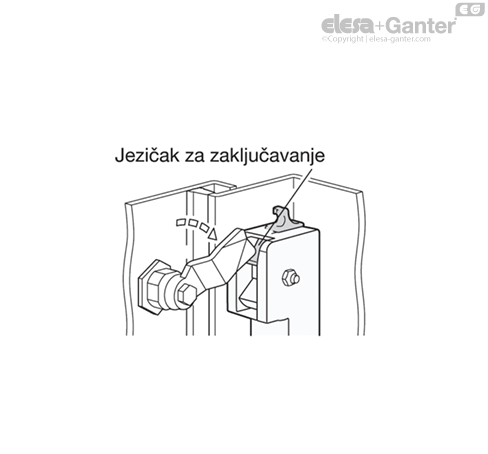

Kada se klip pomeri u zaključani položaj rotacijom ograničenom na 90°, jezičak za zaključavanje elektromehaničke bravice se pomera napred pod dejstvom opruge i sprečava ponovno otvaranje bravice.

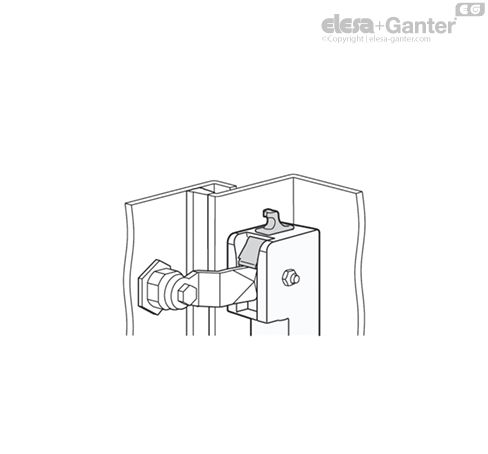

U zatvorenom položaju, prisustvo klipa se detektuje putem kontrole položaja klipa i emituje se kao visok signal na izlazu kontrole položaja klipa (pin 4), ako postoji veza i između dodatnih kontakata pinova 5 i 6. Ovo se može implementirati, na primer, kao jednostavan žičani most ili kontrolom položaja vrata.

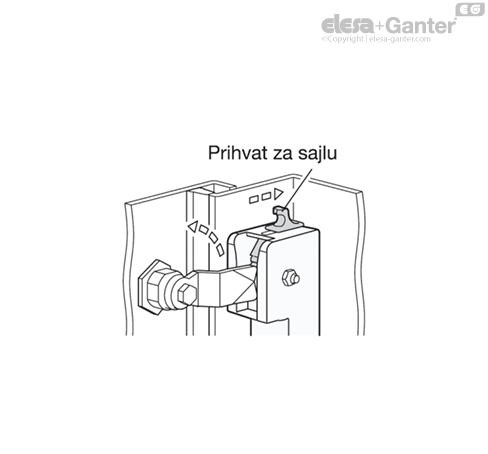

Da bi se otključala bravica, visok signal se dovodi na kontrolni ulazni pin 4, čime se elektromehanički jezičak za zaključavanje uvlači. U slučaju nestanka struje ili kvara, jezičak za zaključavanje se može povući pomoću ručnog otključavanja u slučaju nužde. Mehanizam za otpuštanje u slučaju nužde ima tačku za montažu sajle.

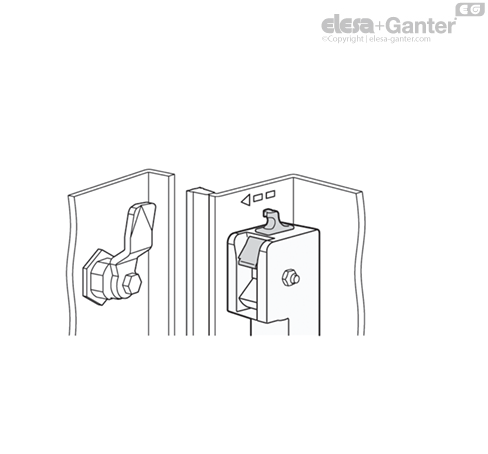

Kada visoki signal padne na kontrolnom ulaznom pinu 4, elektromehanika otpušta jezičak za zaključavanje, uzrokujući da se ona vrati u početni položaj.

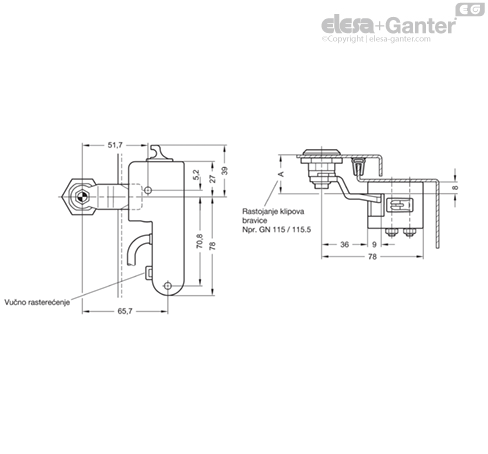

Nakon montaže, priključni kabl se po potrebi može dodatno pričvrstiti na vučno rasterećenje pomoću vezice. Elektromehanički sistemi za zaključavanje GN 120.4 može u postojećim konstrukcijama da se nadogradi uz minimalni napor. Konstrukcija elektromehaničkog sistema za zaključavanje zahteva samo povećanje rastojanja klipova A bravice za 8 mm. Odgovarajući klipovi su dostupni za sva standardna rastojanja klipova.

Prilikom montaže i upotrebe morate da se pridržavate informacija u uputstvu za upotrebu. Uputstvo je priloženo uz proizvod odn. možete ga pronaći na stranici proizvoda elesa-ganter.sr digital.

Montažu i puštanje u rad elektromehaničkog sistema za zaključavanje mora da izvrši kvalifikovano stručno lice u skladu sa informacijama datim u uputstvu za upotrebu, kao i sa nacionalnim i međunarodnim propisima i važećim standardima.

Elesa+Ganter ne preuzima pravnu odgovornost za informacije koje nedostaju ili su netačne ili za bilo kakve posledice koje iz toga proizilaze.
