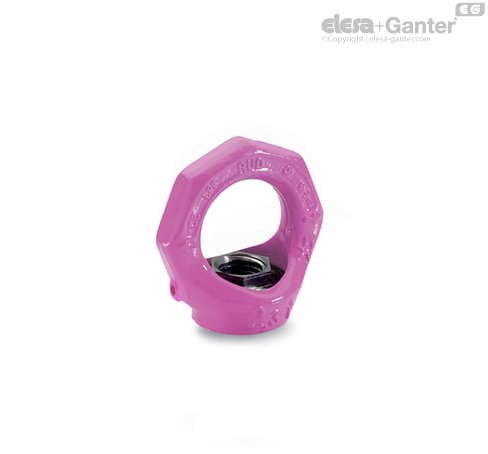

GN 583

Okretne okaste navrtke

Okaste navrtke GN 583 su montirane u okretnim ležajevima; zbog toga može da se podesi pravac delovanja sile i spreči nenamerno zatezanje i prekomerno zatezanje (moguće kao kod okastih navrtki DIN 582 .

Ove okaste navrtke pružaju veliko statičko opterećenje uz proverenu bezbednost (sigurnosni faktor 4) u svim pravcima opterećenja.

Nominalna nosivost data u gornjoj tabeli je jasno označena na prstenu. Odnosi se na najnepovoljniji slučaj opterećenja od vrsta opterećenja navedenih u nastavku.

Okaste navrtke GN 583 su u skladu sa Direktivom o mašinama 2006 / 42 / EC i poseduju BG sertifikat.

Integrisani RFID transponder služi za jasno obeležavanje i identifikaciju zaustavnog sredstva, npr. prilikom potrebne redovne provere.

Navrtka sa unutrašnjim navojem ne može da se ukloni.

• Uputstvo za upotrebu GN 583

• Vrednosti čvrstoće vijaka

Metoda montiranja
Broj	1	1	2	2	2	2	2	3 i 4	3 i 4	3 i 4
Kutovi nagiba	0°	90°	0°	90°	0° do 45	45° do 60°	asimetričan	0° do 45°	45° do 60°	asimetričan
Faktor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	1.00 [0.14]	0.30 t	2.00 [0.28]	0.60 t	0.42 [0.10]	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	1.00 [0.23]	0.40 t	2.00 [0.46]	0.80 t	0.56 [0.17]	0.40 t	0.40 t	0.84 t	0.60 t	0.40 t
M 12	2.00 [0.34]	0.75 t	4.00 [0.68]	1.50 t	1.00 [0.24]	0.75 t	0.75 t	1.60 t	1.12 t	0.75 t
M 16	4.00 [0.70]	1.50 t	8.00 [1.40]	3.00 t	2.10 [0.50]	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	6.00 [1.20]	2.30 t	12.00 [2.40]	4.60 t	3.22 [0.86]	2.30 t	2.30 t	4.83 t	3.45 t	2.30 t
M 24	8.00 [1.80]	3.20 t	16.00 [3.60]	6.40 t	4.48 [1.29]	3.20 t	3.20 t	6.70 t	4.80 t	3.20 t
M 30	12.00 [3.20]	4.50 t	24.00 [6.40]	9.00 t	6.30 [2.30]	4.50 t	4.50 t	9.40 t	6.70 t	4.50 t

Podaci u [...] odnose na opterećenje odgovarajućih okastih navrtki DIN 582. Ukoliko ova vrednost nije navedena, upotreba okastih navrtki DIN 582 nije dozvoljena!

Površina zavrtanja za okaste navrtke GN 583 mora da bude ravna i pod pravim uglom u odnosu na otvor sa navojem (navojna čivija). U zvartnutom stanju, navrtka sa vencem mora čvrsto da naleže (nemojte koristiti podlošku), a prsten da se okreće za 360°.

Pre opterećivanja, potrebno je okrenuti okastu navrtku u pravcu delovanja sile. Okasta navrtka nije pogodna za rotacione pokrete pod opterećenjem.

Opterećenje pod različitim uslovima na zahtev. Takođe se vrednosti opterećenja primenjuju na minimalnu dužinu zavrtanja od 1,5 × nominalni prečnik navoja u čeliku sa minimalnom zateznom čvrstoćom od 37 kp/mm ² na temperaturi primene od -40 °C do +100 °C.

Nosivost pod različitim uslovima na zahtev.

Za dodatne smernice za primenu, pogledajte uputstvo za rukovanje isporučeno uz svaku okastu navrtku.
