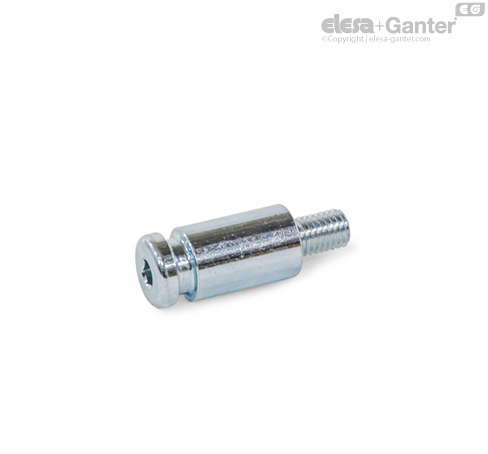

Zaglavnici GN 1050.1 pozicioniraju i pričvršćuju komponente u kombinaciji sa spojnicama za brzo spajanje GN 1050 bez alata, montirano čvrsto i ponovljivo. U pogledu dimenzije, zaglavnici su precizno usklađeni sa spojnicama i obezbeđuju njihovo besprekorno funkcionisanje.
Zaglavnici su dostupni pojedinačno tako da se više zaglavnika može upariti sa jednom spojnicom, npr. radi racionalnog pozicioniranja različitih uređaja specifičnih za radni predmet. U zavisnosti od oblika, zaglavnici se pričvršćuju preko spoljašnjeg ili unutrašnjeg navoja.
Da bi dostigli navedeno opterećenje, otvori sa navojem na strani primene ili dodatne navrtke i vijci moraju da odgovaraju najmanje proizvodnoj klasi 8.
Prirubnica GN 1050.2 dostupni kao pribor za montažu zaglavnika i proširuju mogućnosti nadgradnje.
Napomene za montažu i opterećenje
| Nominalna dimenzija | d2 navoj za pričvršćivanje spojnica za brzo spajanje | d5 navoj za pričvršćivanje zaglavnika GN 1050.1 | FZ maks. vučno opterećenje u kN | FD maks. pritisno opterećenje u kN | FR maks. smično opterećenje u kN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Bezbednosna napomena:
Opterećenje može da se postigne samo ako okolna konstrukcija može da ga izdrži.
Otvori sa navojem na strani primene ili dodatne navrtke i vijci moraju da odgovaraju najmanje proizvodnoj klasi 8.
U zavisnosti od primene, potrebno je obratiti žanju na dodatne sigurnosne faktore.
Primeri konstrukcija za profilne sisteme
