Dizajn
Poklopac
Plastika termoplastika poliamid (PA), crna, polumat, simbol za punjenje.
Montaža
Plastika termoplastika (poliamid PA), u crnoj boji, mat.
Zaptivni prsteni
Dva O-prstena od gume NBR.
Filter za vazduh
PU pena, filter za vazduh od poliuretana (poliestera), sa finoćom filtera 40 µm.
Maksimalna temperatura za korišćenje
80°C.
Napomena
Funkcije i primene

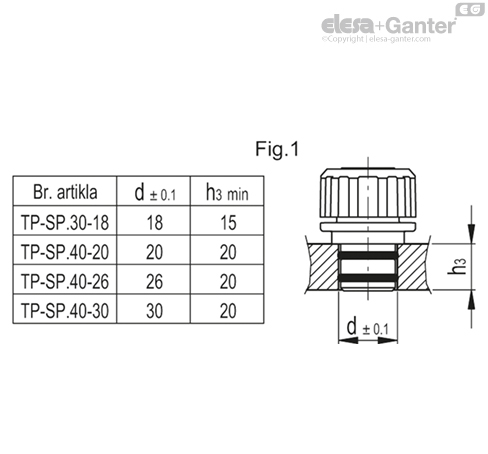

Zahvaljujući utičnim spojem nije potrebno zavrtanje i dodavanje, što omogućuje brzu montažu. Za dimenzije montažnih otvora pogledajte sliku 1. Otvor treba da ima upust od 45°.
Proizvod je konstruisan za odvod blagog natpritiska. Pritisak u unutrašnjosti rezervoara pod optimalnim uslovima u pogledu čistoće montažnog otvora i sobne temperature ne sme da prekoračuje 200 mbar.

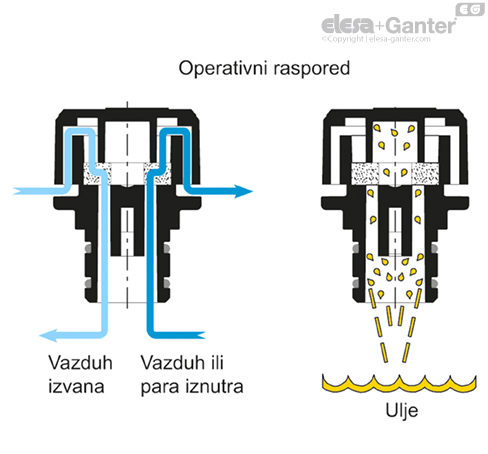

TP-SP navojni čepovi se prave sa posebnom unutrašnjom geometrijom (Elesa patent), koja pomerenim lamelama sprečava curenje tečnosti (dejstvo zaštite od prskanja) i pospešuje kondenzaciju pare koja izlazi.
Tehnički podaci

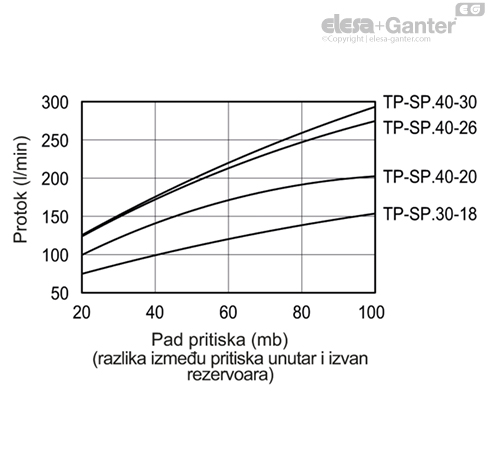

Protok vazduha različitih izvedbi možete da pronađete na grafici. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
