Dizajn

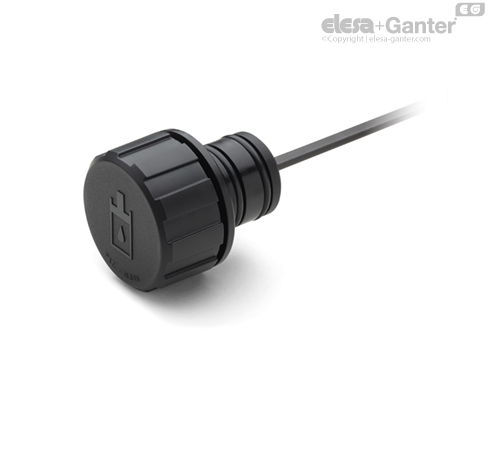

Poklopac
Plastika termoplastika poliamid (PA), crna, polumat, simbol za punjenje.
Montaža
Plastika termoplastika (poliamid PA), u crnoj boji, mat.
Zaptivni prsteni
Dva O-prstena od gume NBR.
Filter za vazduh
PU pena, filter za vazduh od poliuretana (poliestera), sa finoćom filtera 40 µm.
Merna šipka za ulje
Ravno, čelik, fosfatirano.
Na zahtev, merna šipka za ulje može da se isporuči u različitim dužinama i/ili sa „MIN./MAX.“ oznakama.
Maksimalna temperatura za korišćenje
80°C.
Napomena
Funkcije i primene
Zahvaljujući utičnim spojem nije potrebno zavrtanje i dodavanje, što omogućuje brzu montažu. Za dimenzije montažnih otvora pogledajte sliku 1. Otvor treba da ima upust od 45°.
Proizvod je konstruisan za odvod blagog natpritiska. Pritisak u unutrašnjosti rezervoara pod optimalnim uslovima u pogledu čistoće montažnog otvora i sobne temperature ne sme da prekoračuje 200 mbar.
TP-SP+ navojni čepovi se prave sa posebnom unutrašnjom geometrijom (Elesa patent), koja pomerenim lamelama sprečava curenje tečnosti (dejstvo zaštite od prskanja) i pospešuje kondenzaciju pare koja izlazi.
Tehnički podaci

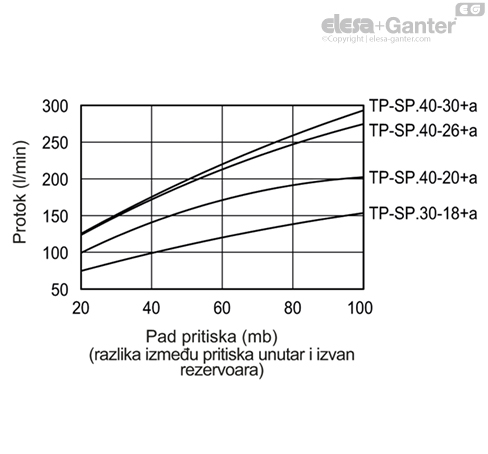

Protok vazduha različitih izvedbi možete da pronađete na grafici. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
