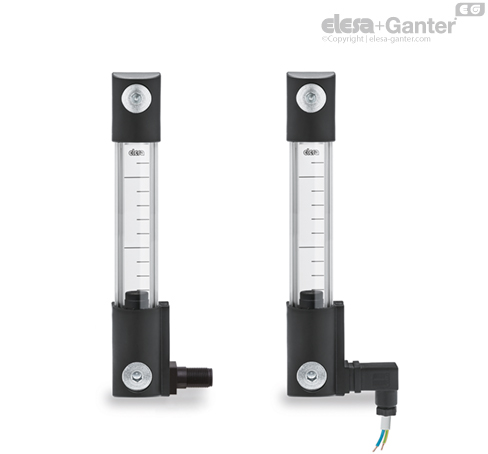

Električni indikator nivoa ulja
sa električnim senzorom nivoa punjenja (MIN)
sa električnim senzorom nivoa punjenja (MIN)
Dizajn
Napomena
Električne karakteristike
Druge izvedbePribor na zahtevUputstvo za upotrebu
Dizajn
Završni delovi
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji
U-šina
Aluminijum prirodne boje
Reflektujuća folija
Aluminijum lakiran belom bojom. Pre montaže se može izvaditi radi postavljanja drugog uloška.
Plovak
Termoplastika, crna, sa ugrađenim magnetom za aktiviranje elektronskog kontakta kada plovak dostigne nivo kontakta. Ovo je otprilike 55 mm iznad donjeg vijka (podaci se odnose na mineralno ulje tipa CB68, prema ISO 3498, temperatura 23 °C).

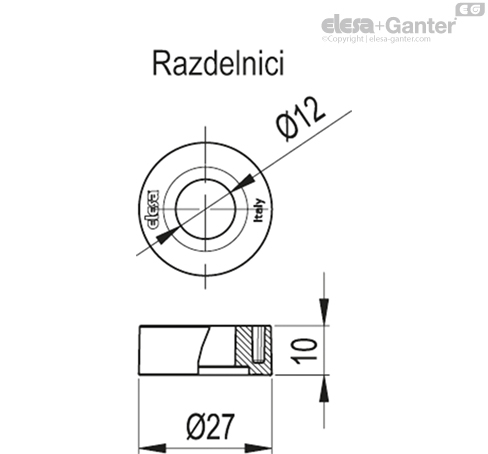

Distancione čaure
Plastika termoplastika (poliamid PA). Predstavlja važnu upotrebu za oblasti primene u kojima su kontejneri izrađeni od feromagnetnih materijala. Odstojnici sprečavaju neželjeno uzajamno delovanje između magneta i metalne mase kontejnera na kojem je postavljen indikator nivoa ulja.
Držač sa utikačem
Potpuno ne propušta vodu, integrisani (Reed) relej, sa dva izlazna voda (verzija NO i NC) odn. tri voda (verzija SW).
- Utikački spojevi prema DIN 43650 C su proizvedeni od plastike termoplastike ojačane staklenim vlaknima (poliamid, PA).
- 4-polni utikački spojevi M12x1, sa navojem od termoplastike ojačane staklenim vlaknima (poliamid PA), samogasivi UL-94-V0, crni, mat.
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Čaura (DIN 43650 C)
Sa ugrađenim kablovskim spojem nosačem kontakta; izlaz sa prednje strane ili aksijalni izlaz (visok ili nizak) za zaštitu od prskanja vode (klasa zaštite IP 65, pogledajte tabelu EN 60529).

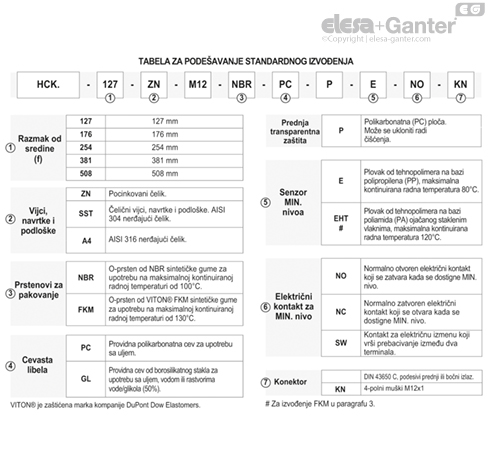

Standardne verzije
Pogledajte konfiguracijsku tabelu.
Napomena
Funkcije i primene
Indikatori nivoa ulja HCK-E sa bočnim utikačkim izlazom omogućuju smanjenje reakcjie senzora.

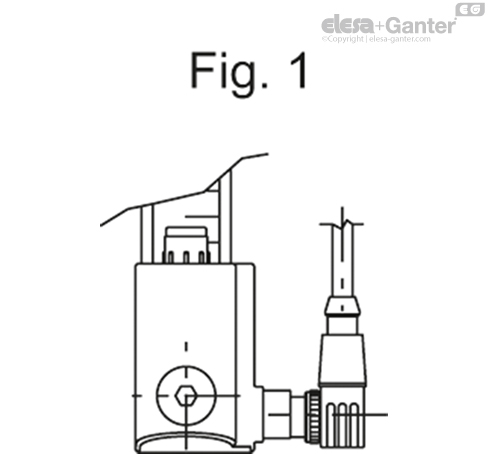

Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
U laboratorijskim ispitivanjima sprovedenim u veoma ograničenom vremenskom periodu, sa sledećim tečnostima, na temperaturi od 23°C: mineralno ulje tipa CB68 (prema ISO 3498) za HCK, mineralno ulje tipa CB68 (prema ISO 3498), rastvori na bazi vode ili glikola (50%) za HCK-GL - Ovde je otpor bio znatno veći od 35 bara.
Za primenu sa drugim tečnostima za razliku od mineralnih ulja i pod posebnim uslovima pritiska i temperature, obratite se ELESA Tehničkom servisu.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Električne karakteristike

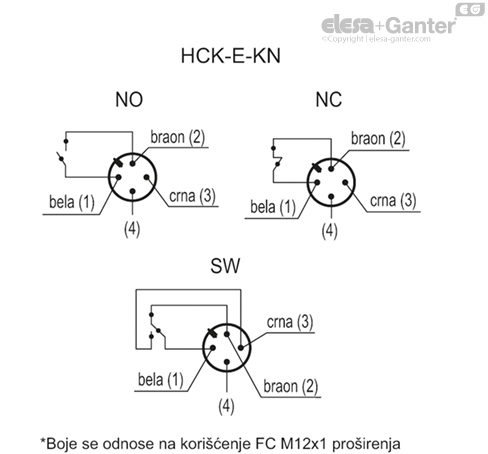

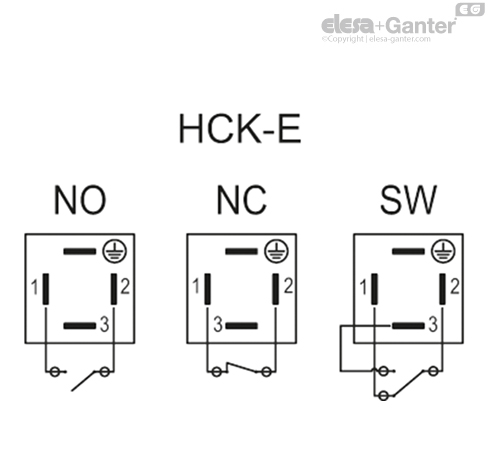

Funkcija električnog nadzora nivoa ulja
- NO: Strujno kolo je zatvoreno čim se dostigne minimalni nivo ulja.
- NC: Strujno kolo je otvoreno čim se dostigne minimalni nivo ulja.
- SW (električno naizmenično kolo): električni naizmenični kontakt: Kontakt se menja između dva terminala
| HCK-E - HCK-E-KN | ||
| Električne karakteristike | Senzor za MIN. nivo napunjenosti | |
| Strujno napajanje | AC/DC | |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) SW promenljivi kontakt | |
| Maks. opseg napona | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Opseg napona | <30 Vac, <30 Vdc | |
| Maksimalna sklopna struja | 1 A | |
| Maksimalna struja | NO: 1.2A NC: 2A SW: 2A | |
| Maks. rasklopna snaga | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kablovski priključak (samo HCK-E) | Pg 7 (za kablove Ø 6 ili 7 mm) | |
| Poprečni presek voda (samo HCK-E) | Maks. 1.5 mm2 | |
| Spojnice (samo HCK-E-KN) | M12x1 | |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | ||
Druge izvedbe
Posebne verzije na zahtev
- Cev za gledanje od providnog polimetil metakrilata (PMMA) za maks. 70 °C
- Plovak od plastike termoplastike (poliamid) (od HCK.127), crveni.
- Plovak od NBR gume (od HCK.176) u crnoj boji, sa spiralom od nerđajućeg čelika AISI 316 za specijalne primene, viskozne tečnosti i visoke temperature.
- Prozor (dimenzija e) indikatora nivoa ulja do 1429 mm i razmak otvora za montažu (dimenzija f) do 1500 mm.
- Zaptivni prsteni od drugih materijala, prema želji kupca.
- Specijalni niklovani vijak na donjem kraju za pojednostavljenje radova na održavanju i čišćenju.
Uputstvo za upotrebu
Uputstvo za montažu čaure
- Otpustite pričvrsni vijak i skinite priključni utikač. Istisnite kontaktni umetak iz kućišta utikača.
- Umetnite kabl u utikačku spojnicu (standardna utikačka spojnica) priključite žice na kleme 1 i 2 (verzije NO i NC) odn. 1, 2 i 3 (verzija SW) kontaktnog umetka. Pritisnite kontaktni umetak u željeni položaj u utikačkoj spojnici.
- Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
