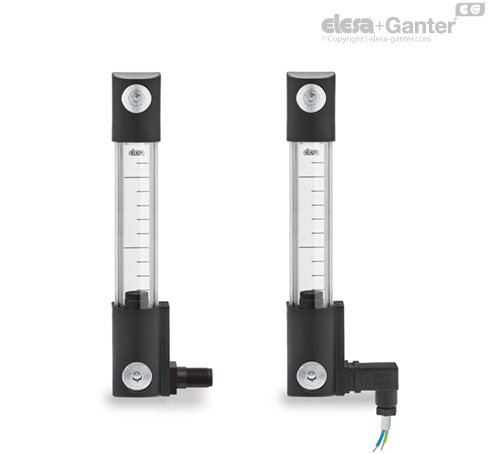

HCK-E-S
Električni indikator nivoa ulja
sa električnom kontrolom nivoa ulja, senzorom ili davačem temperature
sa električnom kontrolom nivoa ulja, senzorom ili davačem temperature
Završni delovi
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji
U-šina
Aluminijum prirodne boje
Reflektujuća folija
Aluminijum lakiran belom bojom. Pre montaže se može izvaditi radi postavljanja drugog uloška.
Plovak
Termoplastika, crna, sa ugrađenim magnetom za aktiviranje elektronskog kontakta kada plovak dostigne nivo kontakta. Ovo je otprilike 55 mm iznad donjeg vijka (podaci se odnose na mineralno ulje tipa CB68, prema ISO 3498, temperatura 23 °C).
Distancione čaure
Plastika termoplastika (poliamid PA). Predstavlja važnu upotrebu za oblasti primene u kojima su kontejneri izrađeni od feromagnetnih materijala. Odstojnici sprečavaju neželjeno uzajamno delovanje između magneta i metalne mase kontejnera na kojem je postavljen indikator nivoa ulja.
Držač sa utikačem
Potpuno ne propušta vodu, integrisani (Reed) relej, sa dva izlazna voda (verzija NO i NC) odn. i/ili senzorom MAKS. temperature (80 °C) i/ili davačem temperature.
- Utikački spojevi prema DIN 43650 C su proizvedeni od plastike termoplastike ojačane staklenim vlaknima (poliamid, PA).
- 4-polni utikački spojevi M12x1, sa navojem od termoplastike ojačane staklenim vlaknima (poliamid PA), samogasivi UL-94-V0, crni, mat.
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Čaura (DIN 43650 C)
Sa ugrađenim kablovskim spojem nosačem kontakta; izlaz sa prednje strane ili aksijalni izlaz (visok ili nizak) za zaštitu od prskanja vode (klasa zaštite IP 65, pogledajte tabelu EN 60529).

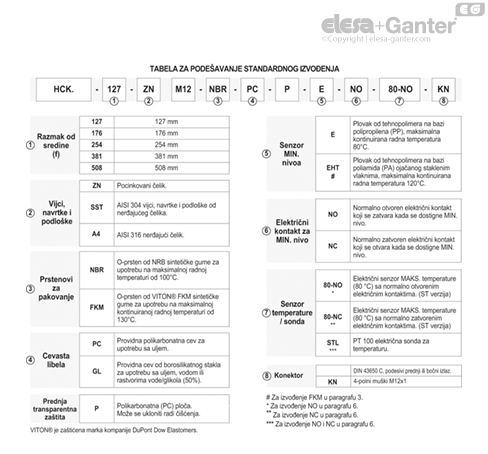

Standardne verzije
Pogledajte konfiguracijsku tabelu.
Funkcije i primene
Indikatori nivoa ulja HCK-E-S sa bočnim utikačkim izlazom omogućuju redukovanje reakcije senzora.
Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
U laboratorijskim ispitivanjima sprovedenim u veoma ograničenom vremenskom periodu, sa sledećim tečnostima, na temperaturi od 23°C: mineralno ulje tipa CB68 (prema ISO 3498) za HCK, mineralno ulje tipa CB68 (prema ISO 3498), rastvori na bazi vode ili glikola (50%) za HCK-GL - Ovde je otpor bio znatno veći od 35 bara.
Za primenu sa drugim tečnostima za razliku od mineralnih ulja i pod posebnim uslovima pritiska i temperature, obratite se ELESA Tehničkom servisu.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Funkcija električnog nadzora nivoa ulja
- NO: Strujno kolo je zatvoreno čim se dostigne minimalni nivo ulja.
- NC: Strujno kolo je otvoreno čim se dostigne minimalni nivo ulja.
| HCK-E-ST - HCK-E-ST-KN | |
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
| Strujno napajanje | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) |
| Maks. opseg napona | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Maksimalna sklopna struja | 1 A |
| Maksimalna struja | NO: 1.2A NC: 2A |
| Maks. rasklopna snaga | NO: 10 Va NC: 20 Va |
| Kablovski priključak (samo HCK-E-ST) | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek voda (samo HCK-E-ST) | Maks. 1.5 mm2 |
| Spojnice (samo HCK-E-ST-KN) | M12x1 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | |
| HCK-E-STL - HCK-E-STL-KN | |
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
| Strujno napajanje | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) |
| Maks. opseg napona | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Maksimalna sklopna struja | 1 A |
| Maksimalna struja | NO: 1.2A NC: 2A |
| Maks. rasklopna snaga | NO: 10 Va NC: 20 Va |
| Kablovski priključak (samo HCK-E-STL) | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek voda (samo HCK-E-STL) | Maks. 1.5 mm2 |
| Spojnice (samo HCK-E-STL-KN) | M12x1 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | |
Način rada nadzora MAKS. temperature
- NO: Strujno kolo je zatvoreno čim se dostigne unapred definisani broj stepena od 80°C.
- NC: Strujno kolo je otvoreno čim se dostigne unapred definisani broj stepena od 80°C.
| HCK-E-ST - HCK-E-ST-KN | ||
| Električne karakteristike | Nadzor MAKS. temperature | |
| Strujno napajanje | AC/DC | |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) | |
Napon / Maksimalna struja | 250 Vac - 2 A | (Omsko opterećenje) |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| Minimalna struja | 500 mA | |
| Kablovski priključak (samo HCK-E-ST) | Pg 7 (za kablove Ø 6 ili 7 mm) | |
| Poprečni presek voda (samo HCK-E-ST) | Maks. 1.5 mm2 | |
| Spojnice (samo HCK-E-ST-KN) | M12x1 | |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | ||
Funkcija električnog davača temperature (STL)
Princip funkcionisanja senzora temperature zasnovan je na merenju različitih promena platinskog otpornika: 100 oma = 0°C, 138,4 oma = 100°C.
Odnos između temperature (T) i otpora (R) je skoro linearan unutar malog temperaturnog opsega: npr. ako se pretpostavi da je od 0° do 100° C linearno, odstupanje na 50°C iznosi 0,4°C.

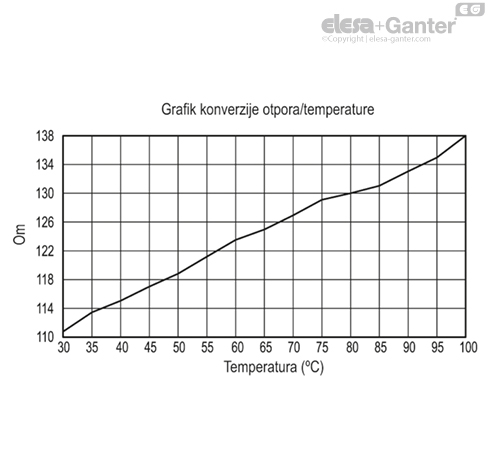

Za precizno pozicioniranje, potrebno je linearizovati otpor kako bi se izmerila tačna temperatura. Najnovija definicija o načinu funkcionisanja između temperature i otpora je međunarodni temperaturni standard 90 (ITS-90). Ponašanje između temperature i otpora utvrđeno je u laboratorijskim ispitivanjima. Pri tome su vrednosti otpora izmerene na kontaktima (pogledajte grafiku na sledećoj strani). Sistem mora da se podesi na odgovarajući način kako bi se kompenzovalo ispuštanje toplote i kablovski otpor.
Promena temperature od 1 °C dovodi do promene otpora davača temperature za 0,384 oma. Zbog toga i mala greška u merenju otpora (npr. ako ne uzmete u obzir otpor spojnog voda za davač temperature) dovodi do znatne greške u merenju temperature.
Zbog niskog nivoa za signal je važno da sve kablove držite dalje od električnih vodova, motora, sklopnih uređaja i drugih uticaja koji mogu izazvati električne smetnje. Izolirani kablovi sa uzemljenim krajem kabla pomažu u smanjenju smetnji.
Pored toga, ako koristite dugačke spojne vodove, morate voditi računa da su uređaj za merenje signala i prijemni uređaj tako konstruisani da se otpor vodova kompenzuje.
| HCK-E-STL - HCK-E-STL-KN | |
| Električne karakteristike | Senzor za temperaturu |
| Strujno napajanje | AC/DC |
| Maksimalna struja | 1mA |
| Kablovski priključak (samo HCK-E-STL) | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek voda (samo HCK-E-STL) | Maks. 1.5 mm2 |
| Spojnice (samo HCK-E-STL-KN) | M12x1 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | |
Posebne verzije na zahtev
- Cev za gledanje od providnog polimetil metakrilata (PMMA) za maks. 70 °C
- Plovak od plastike termoplastike (poliamid) (od HCK.127), crveni.
- Plovak od NBR gume (od HCK.176) u crnoj boji, sa spiralom od nerđajućeg čelika AISI 316 za specijalne primene, viskozne tečnosti i visoke temperature.
- Prozor (dimenzija e) indikatora nivoa ulja do 1429 mm i razmak otvora za montažu (dimenzija f) do 1500 mm.
- Zaptivni prsteni od drugih materijala, prema želji kupca.
- Specijalni niklovani vijak na donjem kraju za pojednostavljenje radova na održavanju i čišćenju.
Uputstvo za montažu čaure
- Otpustite pričvrsni vijak i skinite priključni utikač. Istisnite kontaktni umetak iz kućišta utikača.

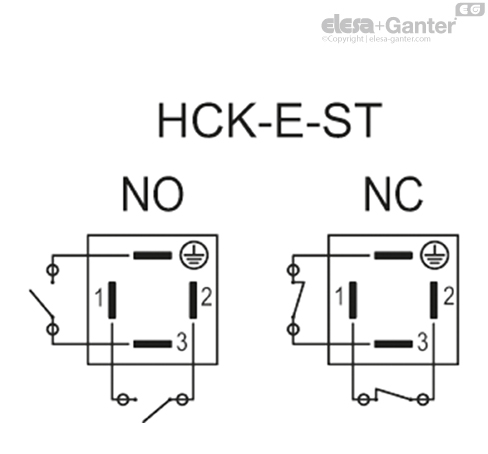

- a) HCK-E-ST: Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 1 i 2 za rad kao kontrola MIN nivoa ulja odn. na kleme 3 i masu (4) za rad kao senzor MAKS. temperature.

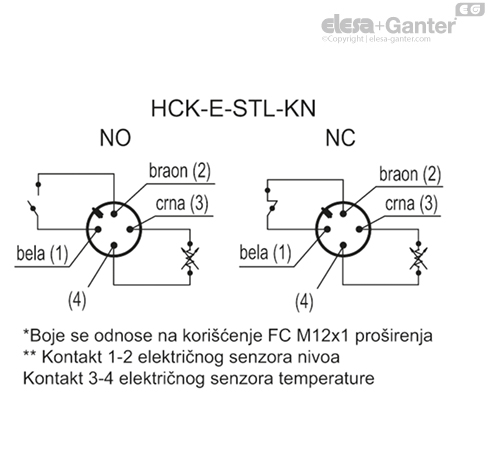

- b) HCK-E-STL: Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 1 i 2 za rad kao kontrola MIN nivoa ulja odn. na kleme 3 i masu (4) za rad kao davač temperature.
- Ponovo utisnite kontaktni umetak u kućište utikača i zategnite kablovski vijčani spoj radi otpuštanja/zaptivanja kabla.
- Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
