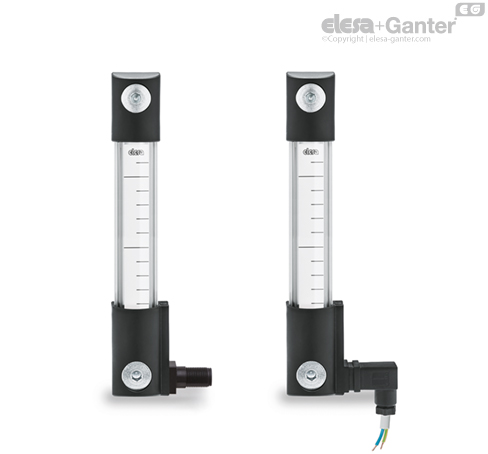

HCK-S

Električni indikator nivoa ulja

Funkcije i primene

Indikatori nivoa ulja HCK-S sa bočnim utikačkim izlazom omogućuju redukovanje reakcije senzora.

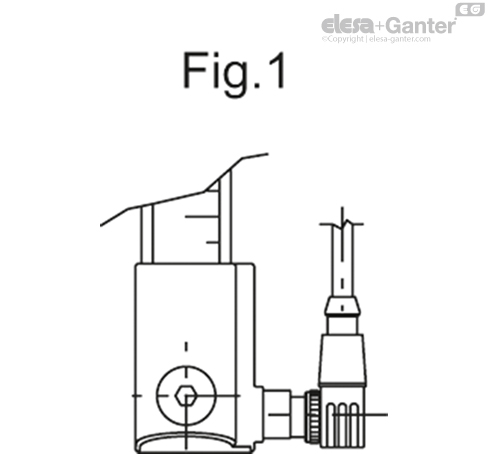

Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.

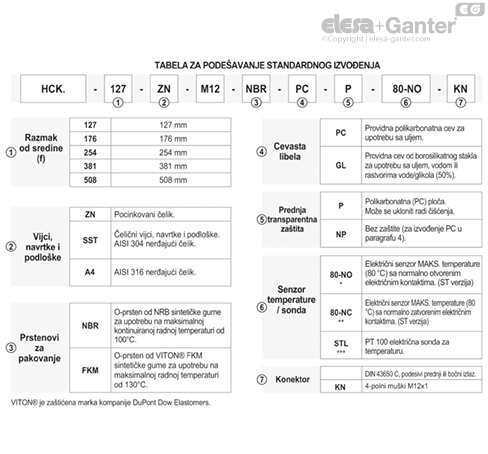

Tehnički podaci

U laboratorijskim ispitivanjima sprovedenim u veoma ograničenom vremenskom periodu, sa sledećim tečnostima, na temperaturi od 23°C: mineralno ulje tipa CB68 (prema ISO 3498) za HCK, mineralno ulje tipa CB68 (prema ISO 3498), rastvori na bazi vode ili glikola (50%) za HCK-GL - Ovde je otpor bio znatno veći od 35 bara.

Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.

U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.



Način rada nadzora MAKS. temperature

• NO: Strujno kolo je zatvoreno čim se dostigne unapred definisani broj stepena od 80°C.

• NC: Strujno kolo je otvoreno čim se dostigne unapred definisani broj stepena od 80°C.





Funkcija električnog davača temperature (STL)

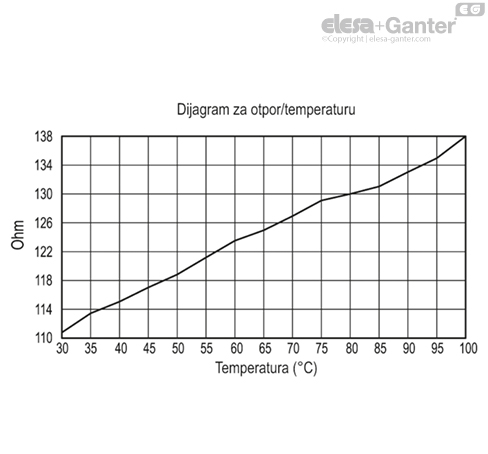

Princip funkcionisanja senzora temperature zasnovan je na merenju različitih promena platinskog otpornika: 100 oma = 0°C, 138,4 oma = 100°C.

Odnos između temperature (T) i otpora (R) je skoro linearan unutar malog temperaturnog opsega: npr. ako se pretpostavi da je od 0° do 100° C linearno, odstupanje na 50°C iznosi 0,4°C.

Za precizno pozicioniranje, potrebno je linearizovati otpor kako bi se izmerila tačna temperatura. Najnovija definicija o načinu funkcionisanja između temperature i otpora je međunarodni temperaturni standard 90 (ITS-90). Ponašanje između temperature i otpora utvrđeno je u laboratorijskim ispitivanjima. Pri tome su vrednosti otpora izmerene na kontaktima (pogledajte grafiku na sledećoj strani). Sistem mora da se podesi na odgovarajući način kako bi se kompenzovalo ispuštanje toplote i kablovski otpor.

Promena temperature od 1 °C dovodi do promene otpora davača temperature za 0,384 oma. Zbog toga i mala greška u merenju otpora (npr. ako ne uzmete u obzir otpor spojnog voda za davač temperature) dovodi do znatne greške u merenju temperature.

Zbog niskog nivoa za signal je važno da sve kablove držite dalje od električnih vodova, motora, sklopnih uređaja i drugih uticaja koji mogu izazvati električne smetnje. Izolirani kablovi sa uzemljenim krajem kabla pomažu u smanjenju smetnji.

Pored toga, ako koristite dugačke spojne vodove, morate voditi računa da su uređaj za merenje signala i prijemni uređaj tako konstruisani da se otpor vodova kompenzuje.







Posebne verzije na zahtev

• Cev za gledanje od providnog polimetil metakrilata (PMMA) za maks. 70 °C

• Prozor (dimenzija e) indikatora nivoa ulja do 1429 mm i razmak otvora za montažu (dimenzija f) do 1500 mm.

• Zaptivni prsteni od drugih materijala, prema želji kupca.

• Specijalni niklovani vijak na donjem kraju za pojednostavljenje radova na održavanju i čišćenju.

Pribor na zahtev

FC.M12x1: produžetak sa 4-pinskim M12 aksijalnim konektorom.

Uputstvo za montažu čaure

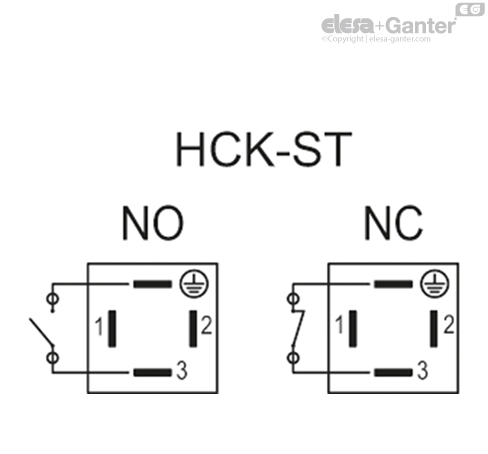

• Otpustite pričvrsni vijak i skinite priključni utikač. Istisnite kontaktni umetak iz kućišta utikača.

• a) HCK-ST: Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 3 i masa (4) za rad kao senzor MAKS. temperature.

• b) HCK-STL: Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 3 i masa (4) za rad kao davač temperature.

• Ponovo utisnite kontaktni umetak u kućište utikača i zategnite kablovski vijčani spoj radi otpuštanja/zaptivanja kabla.

• Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
