Dizajn
Materijal
Transparentna plastika termoplastika (poliamid PA-T); otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Izbegavajte kontakt sa alkoholom ili sredstva za čišćenje koja sadrže alkohol.
Vijci, navrtke i podloške
Čelik, pocinkovan
Zaptivni prsteni
O-prsten od gume NBR (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Plovak
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, sa ugrađenim magnetom za aktiviranje elektronskog kontakta kada plovak dostigne kontaktni nivo prikazan na crtežu (podaci se odnose na vrstu mineralnog ulja CB68, prema ISO 3498, temperatura 23°C).
Plutanje je obezbeđeno fluidima sa gustinom većom od 800 kg/m3.
Držač sa utikačem
Potpuno ne propušta vodu, integrisani (Reed) relej, sa dva izlazna voda (verzija NO i NC) odn. tri voda (verzija SW).
- Utikački spojevi prema DIN 43650 C su proizvedeni od plastike termoplastike ojačane staklenim vlaknima (poliamid, PA).
- 4-polni utikački spojevi M12x1, sa navojem od termoplastike ojačane staklenim vlaknima (poliamid PA), samogasivi UL-94-V0, crni, mat.
Za pravilnu montažu pogledajte Upozoravajuće napomene.

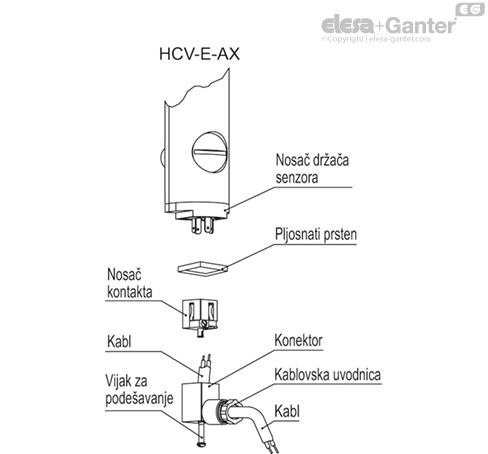

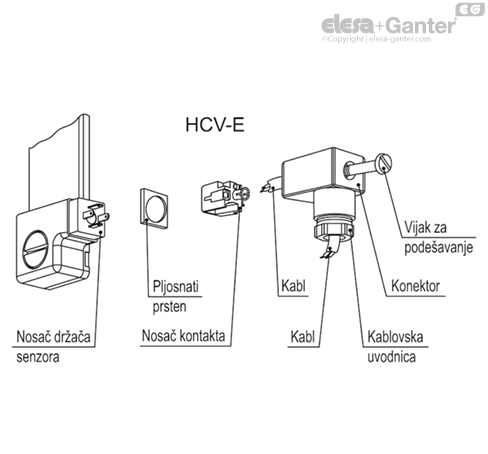

Čaura (DIN 43650 C)
Sa ugrađenim kablovskim spojem nosačem kontakta; izlaz sa prednje strane ili aksijalni izlaz (visok ili nizak) za zaštitu od prskanja vode (klasa zaštite IP 65, pogledajte tabelu EN 60529).
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).
Standardne verzije
Pogledajte konfiguracijsku tabelu.
Maksimalna temperatura za korišćenje
90°C (sa uljem).
Napomena
Funkcije i primene

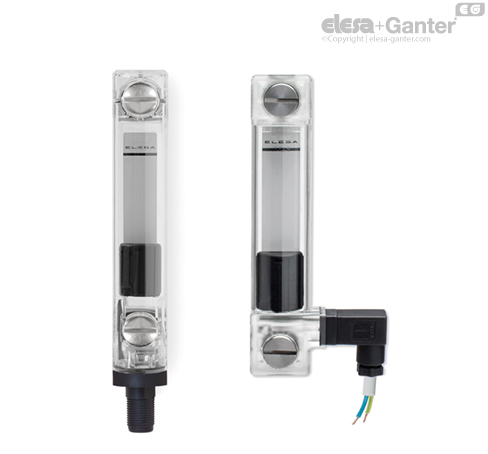

Indikatori nivoa ulja HCV-E uz optički prikaz nivoa napunjenosti daju električni signal, kada se dostigne minimalni nivo napunjenosti.
Zahvaljujući bočnom utikačkom izlazu reakcija senzora može da se smanji na minimum.
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Zaštitno staklo služi za bolju vidljivost nivoa tečnosti.

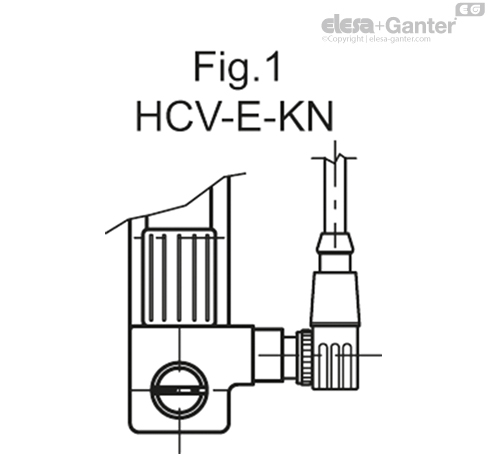

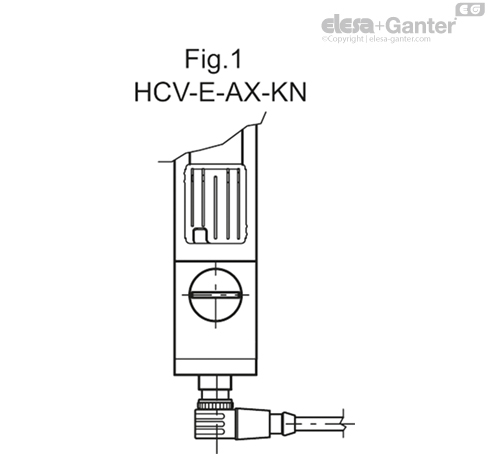

Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 18 bara (HCV.76) 18 bara (HCV.127) 12 bara (HCV.254).
Za primenu sa drugim tečnostima za razliku od mineralnih ulja i pod posebnim uslovima pritiska i temperature, obratite se ELESA Tehničkom servisu.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Električne karakteristike

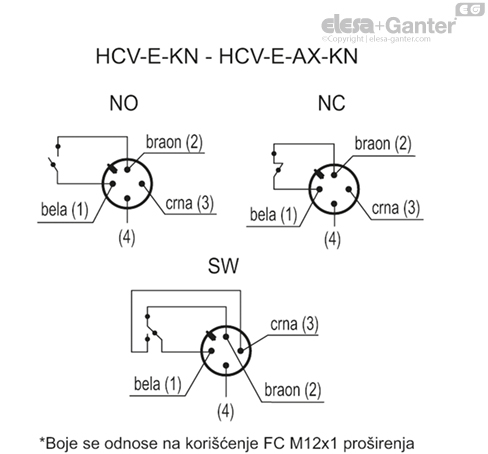

Način rada senzora
- NO: Strujno kolo se zatvara čim se dostigne minimalni nivo ulja.
- NC: Strujno kolo se otvara čim se dostigne minimalni nivo ulja.
- SW (električno naizmenično kolo): Kontakt se prebacuje između dva pola.
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
|---|
| Strujno napajanje | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) SW promenljivi kontakt |
| Maks. opseg napona | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc |
| SW: 140 Vac, 150 Vdc |
| 30 Vac, 30Vdc | KN |
| Opseg napona | <30 Vac, <30Vdc |
| Maksimalna sklopna struja | 1 A |
| Maksimalna struja | NO: 1.2A NC: 2A SW: 2A |
| Maks. rasklopna snaga | NO: 10 Va NC: 20 Va SW: 20 Va |
| Kablovski priključak (samo HCV-E - HCV-E-AX) | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek voda (samo HCV-E - HCV-E-AX) | Maks. 1.5 mm2 |
| Spojnica (samo HCV-E-KN - HCV-E-AX) | M12x1 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. |
Pribor na zahtev
Pribor na zahtev
FC.M12x1: produžetak sa 4-pinskim M12 aksijalnim konektorom.
