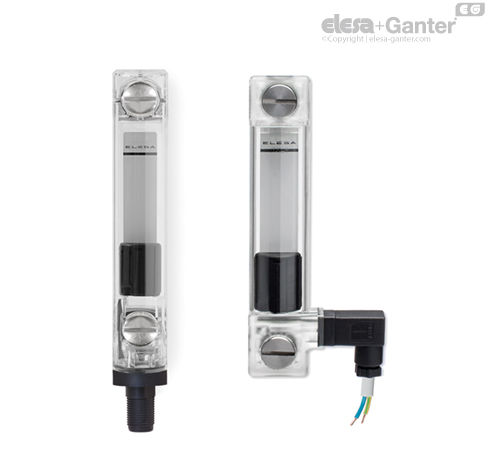

HCV-E-S
Električni indikator nivoa ulja
sa električnom kontrolom MIN nivoa ulja, senzorom i davačem temperature, transparentna plastika termoplastika
sa električnom kontrolom MIN nivoa ulja, senzorom i davačem temperature, transparentna plastika termoplastika
Materijal
Transparentna plastika termoplastika (poliamid PA-T); otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Izbegavajte kontakt sa alkoholom ili sredstva za čišćenje koja sadrže alkohol.
Vijci, navrtke i podloške
Čelik, pocinkovan
Zaptivni prsteni
O-prsten od gume NBR (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Plovak
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, sa ugrađenim magnetom za aktiviranje elektronskog kontakta kada plovak dostigne kontaktni nivo prikazan na crtežu (podaci se odnose na vrstu mineralnog ulja CB68, prema ISO 3498, temperatura 23°C).
Plutanje je obezbeđeno fluidima sa gustinom većom od 800 kg/m3.
Držač sa utikačem
Potpuno ne propušta vodu, integrisani (Reed) relej, sa dva izlazna voda (verzija NO i NC) odn. i/ili senzorom MAKS. temperature (80 °C) i/ili davačem temperature.
- Utikački spojevi prema DIN 43650 C su proizvedeni od plastike termoplastike ojačane staklenim vlaknima (poliamid, PA).
- 4-polni utikački spojevi M12x1, sa navojem od termoplastike ojačane staklenim vlaknima (poliamid PA), samogasivi UL-94-V0, crni, mat.
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Čaura (DIN 43650 C)
Sa ugrađenim kablovskim spojem nosačem kontakta; izlaz sa prednje strane ili aksijalni izlaz (visok ili nizak) za zaštitu od prskanja vode (klasa zaštite IP 65, pogledajte tabelu EN 60529).
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).
Standardne verzije
Pogledajte konfiguracijsku tabelu.
Maksimalna temperatura za korišćenje
90°C (sa uljem).
Funkcije i primene
Indikatori nivoa ulja HCV-E-S uz optički prikaz nivoa napunjenosti daju električni signal, kada se dostigne minimalni nivo napunjenosti.
Indikatori HCV-E-ST dodatno daju električni signal, kada se dostigne podešena vrednost temperature (80 °C).
Indikatori HCV-E-STL daju analogni električni signal za temperaturu ulja.
Zahvaljujući bočnom utikačkom izlazu reakcija senzora može da se smanji na minimum.
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Zaštitno staklo služi za bolju vidljivost nivoa tečnosti.

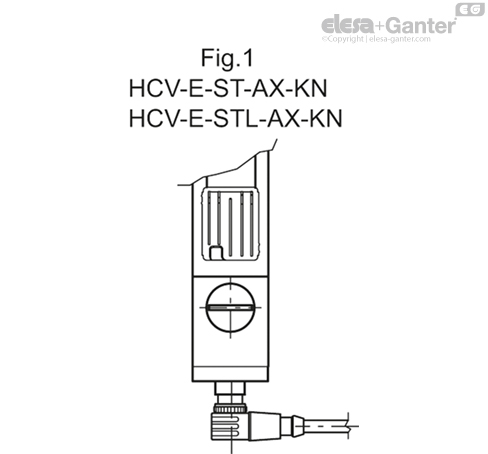

Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 18 bara (HCV.76) 18 bara (HCV.127) 12 bara (HCV.254).
Za primenu sa drugim tečnostima za razliku od mineralnih ulja i pod posebnim uslovima pritiska i temperature, obratite se ELESA Tehničkom servisu.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Način rada senzora

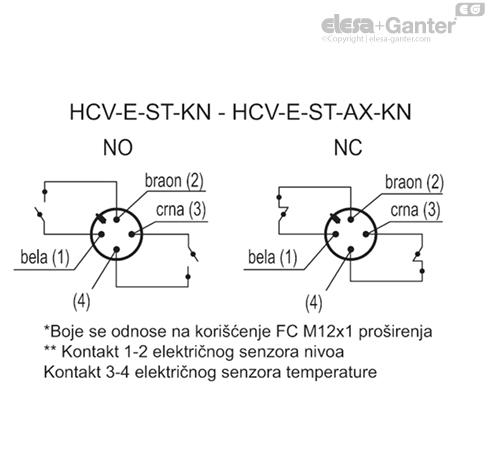

- NO: Kontakt se zatvara kada se dostigne minimum i/ili podešena temperatura od 80 °C..
- NC: Kontakt se otvara kada se dostigne minimum i/ili podešena temperatura od 80 °C..
Funkcija električnog davača temperature (STL)
Princip funkcionisanja senzora temperature zasnovan je na merenju različitih promena platinskog otpornika: 100 oma = 0°C, 138,4 oma = 100°C.
Odnos između temperature (T) i otpora (R) je skoro linearan unutar malog temperaturnog opsega: npr. ako se pretpostavi da je od 0° do 100° C linearno, odstupanje na 50°C iznosi 0,4°C.
Za precizno pozicioniranje, potrebno je linearizovati otpor kako bi se izmerila tačna temperatura. Najnovija definicija o načinu funkcionisanja između temperature i otpora je međunarodni temperaturni standard 90 (ITS-90). Ponašanje između temperature i otpora utvrđeno je u laboratorijskim ispitivanjima. Pri tome su vrednosti otpora izmerene na kontaktima (pogledajte grafiku na sledećoj strani). Sistem mora da se podesi na odgovarajući način kako bi se kompenzovalo ispuštanje toplote i kablovski otpor.
Promena temperature od 1 °C dovodi do promene otpora davača temperature za 0,384 oma. Zbog toga i mala greška u merenju otpora (npr. ako ne uzmete u obzir otpor spojnog voda za davač temperature) dovodi do znatne greške u merenju temperature.
Zbog niskog nivoa za signal je važno da sve kablove držite dalje od električnih vodova, motora, sklopnih uređaja i drugih uticaja koji mogu izazvati električne smetnje. Izolirani kablovi sa uzemljenim krajem kabla pomažu u smanjenju smetnji.
Pored toga, ako koristite dugačke spojne vodove, morate voditi računa da su uređaj za merenje signala i prijemni uređaj tako konstruisani da se otpor vodova kompenzuje.
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Električne karakteristike | Senzor za MIN. nivo napunjenosti | |
| Strujno napajanje | AC/DC | |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) | |
| Maks. opseg napona | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Opseg napona | <30 Vac, <30 Vdc | |
| Maksimalna sklopna struja | 1 A | |
| Maksimalna struja | NO: 1.2A NC: 2A | |
| Maks. rasklopna snaga | NO: 10 Va NC: 20 Va | |
| Kablovski priključak (samo HCV-E-ST - HCV-E-ST-AX) | Pg 7 (za kablove Ø 6 ili 7 mm) | |
| Poprečni presek voda (samo HCV-E-ST - HCV-E-ST-AX) | Maks. 1.5 mm2 | |
| Spojnica (samo HCV-E-ST-KN - HCV-E-STL-AX-KN) | M12x1 | |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | ||
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Električne karakteristike | Nadzor MAKS. temperature | |
| Strujno napajanje | AC/DC | |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) | |
Napon / Maksimalna struja | 250 Vac - 2 A | (Omsko opterećenje) DIN 43650 C |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Opseg napona | <30 Vac, <30 Vdc | |
| Minimalna struja | 500 mA | |
| Kablovski priključak (samo HCV-E-ST - HCV-E-ST-AX) | Pg 7 (za kablove Ø 6 ili 7 mm) | |
| Poprečni presek voda (samo HCV-E-ST - HCV-E-ST-AX) | Maks. 1.5 mm2 | |
| Spojnica (samo HCV-E-ST-KN - HCV-E-ST-AX-KN) | M12x1 | |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | ||
| Električne karakteristike | Senzor za MIN. nivo napunjenosti | |
| Strujno napajanje | AC/DC | |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) | |
| Maks. opseg napona | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Opseg napona | <30 Vac, <30 Vdc | |
| Maksimalna sklopna struja | 1 A | |
| Maksimalna struja | NO: 1.2A NC: 2A | |
| Maks. rasklopna snaga | NO: 10 Va NC: 20 Va | |
| Kablovski priključak (samo HCV-E-STL - HCV-E-STL-AX) | Pg 7 (za kablove Ø 6 ili 7 mm) | |
| Poprečni presek voda (samo HCV-E-STL - HCV-E-STL-AX) | Maks. 1.5 mm2 | |
| Spojnica (samo HCV-E-STL-KN - HCV-E-STL-AX-KN) | M12x1 | |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | |
| Električne karakteristike | Senzor za temperaturu |
| Strujno napajanje | AC/DC |
| Maksimalna struja | 1mA |
| Kablovski priključak (samo HCV-E-STL - HCV-E-STL-AX) | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek voda (samo HCV-E-STL - HCV-E-STL-AX) | Maks. 1.5 mm2 |
| Spojnica (samo HCV-E-STL-KN - HCV-E-STL-AX-KN) | M12x1 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. | |
Posebne verzije na zahtev
- Indikatori nivoa ulja sa vijcima, navrtkama i podloškama od nerđajućeg čelika
- Kontrolna stakla za ulje HCV.76 sa vijkom M12.
- Indikator nivoa ulja za upotrebu kod tečnosti koje sadrže alkohol
- Indikatori nivoa ulja od transparentne termoplastike otporne na UV zračenje
- Električni senzor temperature sa pragom okidanja od 70°C ili 90°C

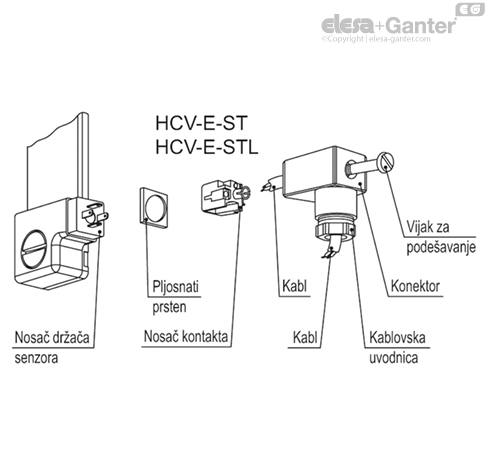

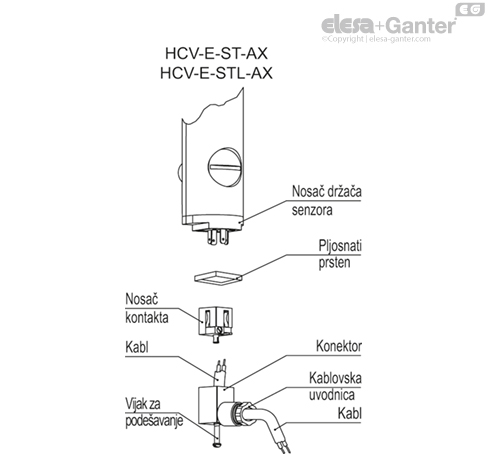

Uputstvo za montažu čaure
- Otpustite pričvrsni vijak i skinite priključni utikač. Istisnite kontaktni umetak iz kućišta utikača.

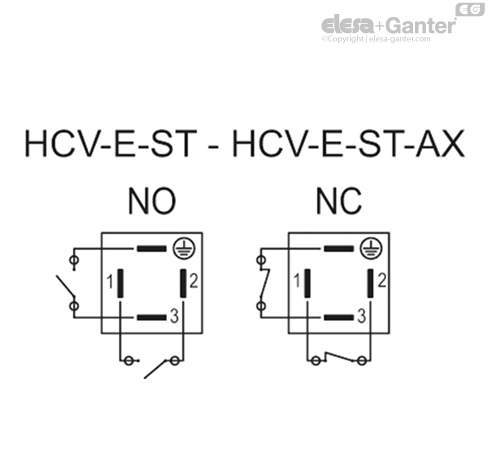

- a) HCV-E-ST: Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 1 i 2 za rad kao kontrola MIN nivoa ulja odn. na kleme 3 i masu (4) za rad kao senzor MAKS. temperature.

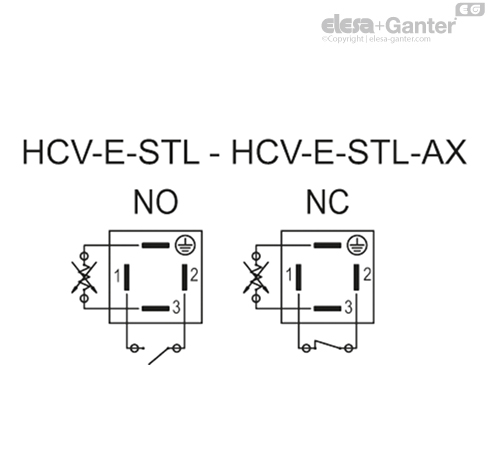

- b) HCV-E-STL: Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 1 i 2 za rad kao kontrola MIN nivoa ulja odn. na kleme 3 i masu (4) za rad kao davač temperature.
- Ponovo utisnite kontaktni umetak u kućište utikača i zategnite kablovski vijčani spoj radi otpuštanja/zaptivanja kabla.
- Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
