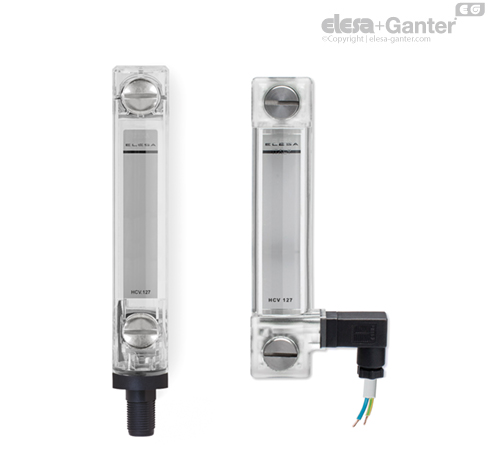

HCV-S

Električni indikator nivoa ulja

Funkcije i primene

Indikatori nivoa ulja HCV-S omogućuju vizuelnu kontrolu napunjenosti.

Indikatori HCV-ST dodatno daju električni signal, kada se dostigne podešena vrednost temperature (80 °C).

Indikatori HCV-STL daju analogni električni signal za temperaturu ulja.

Zahvaljujući bočnom utikačkom izlazu reakcija senzora može da se smanji na minimum.

Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-

Nivo tečnosti je takođe dobro vidljiv sa strane.

Zaštitno staklo služi za bolju vidljivost nivoa tečnosti.

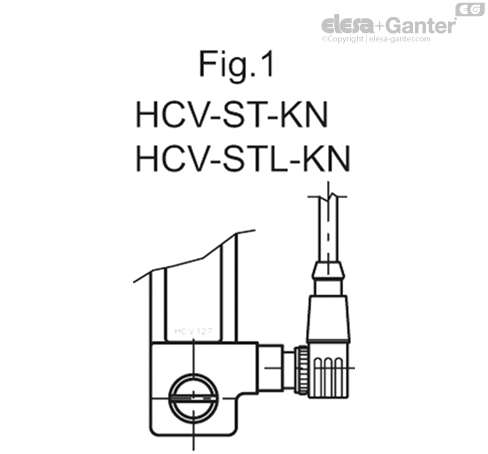

Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.

Tehnički podaci

U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 18 bara (HCV.76) 18 bara (HCV.127) 12 bara (HCV.254).

Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.

U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.

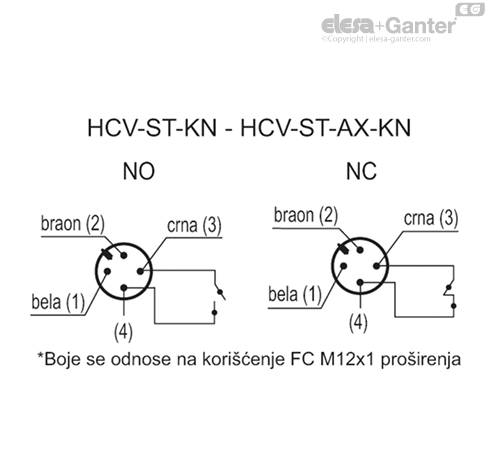

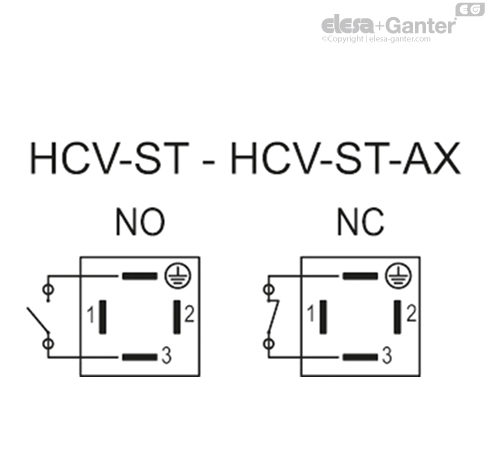

Način rada senzora

• NO: Kontakt se zatvara kada se dostigne podešena temperatura od 80 °C..

• NC: Kontakt se otvara kada se dostigne podešena temperatura od 80 °C..

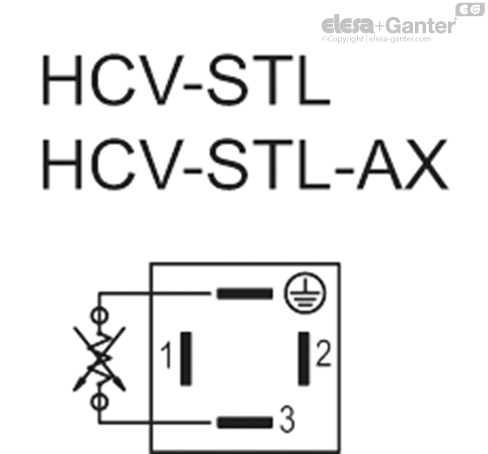

Funkcija električnog davača temperature (STL)

Princip funkcionisanja senzora temperature zasnovan je na merenju različitih promena platinskog otpornika: 100 oma = 0°C, 138,4 oma = 100°C.

Odnos između temperature (T) i otpora (R) je skoro linearan unutar malog temperaturnog opsega: npr. ako se pretpostavi da je od 0° do 100° C linearno, odstupanje na 50°C iznosi 0,4°C.

Za precizno pozicioniranje, potrebno je linearizovati otpor kako bi se izmerila tačna temperatura. Najnovija definicija o načinu funkcionisanja između temperature i otpora je međunarodni temperaturni standard 90 (ITS-90). Ponašanje između temperature i otpora utvrđeno je u laboratorijskim ispitivanjima. Pri tome su vrednosti otpora izmerene na kontaktima (pogledajte grafiku na sledećoj strani). Sistem mora da se podesi na odgovarajući način kako bi se kompenzovalo ispuštanje toplote i kablovski otpor.

Promena temperature od 1 °C dovodi do promene otpora davača temperature za 0,384 oma. Zbog toga i mala greška u merenju otpora (npr. ako ne uzmete u obzir otpor spojnog voda za davač temperature) dovodi do znatne greške u merenju temperature.

Zbog niskog nivoa za signal je važno da sve kablove držite dalje od električnih vodova, motora, sklopnih uređaja i drugih uticaja koji mogu izazvati električne smetnje. Izolirani kablovi sa uzemljenim krajem kabla pomažu u smanjenju smetnji.

Pored toga, ako koristite dugačke spojne vodove, morate voditi računa da su uređaj za merenje signala i prijemni uređaj tako konstruisani da se otpor vodova kompenzuje.











Posebne verzije na zahtev

• Indikatori nivoa ulja sa vijcima, navrtkama i podloškama od nerđajućeg čelika

• Kontrolna stakla za ulje HCV.76 sa vijkom M12.

• Indikator nivoa ulja za upotrebu kod tečnosti koje sadrže alkohol

• Indikatori nivoa ulja od transparentne termoplastike otporne na UV zračenje

• Električni senzor temperature sa pragom okidanja od 70°C ili 90°C

Pribor na zahtev

FC.M12x1: produžetak sa 4-pinskim M12 aksijalnim konektorom.

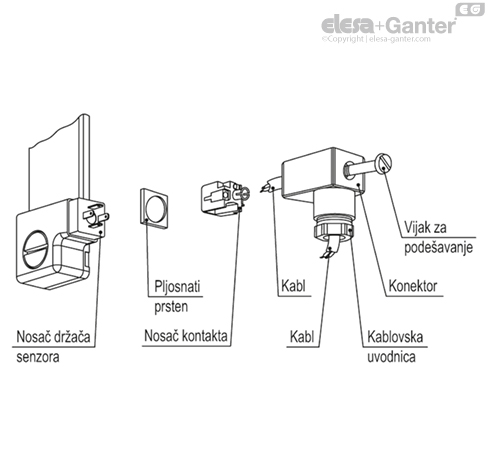

Uputstvo za montažu čaure

• Otpustite pričvrsni vijak i skinite priključni utikač. Istisnite kontaktni umetak iz kućišta utikača.

• Umetnite kabl u utikač (standardni utikač) i priključite žice na kleme 3 i masa (4) kontaktnog umetka.

• Ponovo utisnite kontaktni umetak u kućište utikača i zategnite kablovski vijčani spoj radi otpuštanja/zaptivanja kabla.

• Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
