Dizajn
Kućište
Termoplastika prozirna kao staklo (poliamid PA-T/AR). Otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu, estre fosforne kiseline, dodatke i sredstva za čišćenje koja sadrže alkohol. Visoka otpornost od UV zračenja
Zaštitni okvir
Liveni cink, peskirana površina
Vijci, navrtke i podloške
Čelik, pocinkovan
Zaptivni prsteni
O-prsten od gume NBR (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).

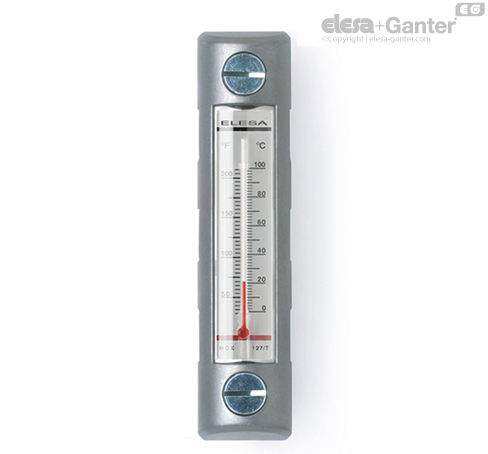

Termometar
Ugrađeni termometar za merenje temperature.
Maksimalna temperatura za korišćenje
90°C (sa uljem).
Napomena
Funkcije i primene
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Oblik indikatora nivoa ulja pruža efekat uvećanja, tako da se skala može veoma dobro očitati.
Okvir apsorbuje udare i preusmeruje ih direktno prema zidu kontejnera. Pri tome, prikaz leži na gumenim zaptivnim prstenovima.
Karakteristično za okvir je veliki otvor sa prednje strane i dodatna tri manja otvora. Na taj način se omogućava optimalna vidljivost nivoa tečnosti čak i sa strane.
Tehnički podaci
U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 13 bara.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Pribor
Pribor na zahtev
Montaža se vrši pomoću isporučenih vijaka i montažnog seta za indikator nivoa ulja, ukoliko navrtka da ne može da se postave sa unutrašnje strane zida kontejnera i ukoliko zid kontejnera nije dovoljne debljine. Komplet za montažu za indikator nivoa ulja.
