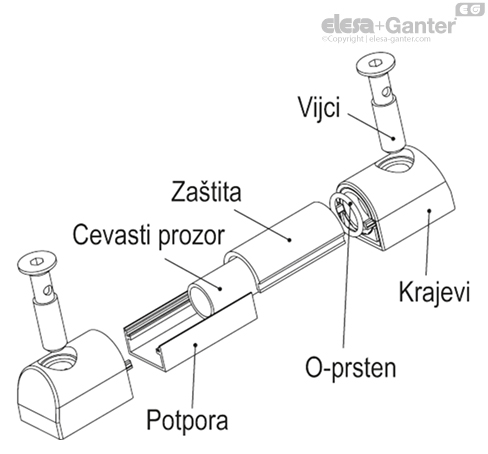

Dizajn
Završni delovi
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji
U-šina
Aluminijum prirodne boje
Reflektujuća folija
Aluminijum lakiran belom bojom. Pre montaže se može izvaditi radi postavljanja drugog uloška.
Standardne verzije
Pogledajte konfiguracijsku tabelu
Napomena
Funkcije i primene
Nivo tečnosti je takođe dobro vidljiv sa strane.
Tehnički podaci
U laboratorijskim ispitivanjima sprovedenim u veoma ograničenom vremenskom periodu, sa sledećim tečnostima, na temperaturi od 23°C: mineralno ulje tipa CB68 (prema ISO 3498) za HCK, mineralno ulje tipa CB68 (prema ISO 3498), rastvori na bazi vode ili glikola (50%) za HCK-GL - Ovde je otpor bio znatno veći od 35 bara.
Maksimalna temperatura za korišćenje:
- HCK-GL: 100°C (sa rastvorima na bazi ulja, vode, glikola).
- HCK-GL-SST: 130°C (sa rastvorima na bazi ulja, vode, glikola). Laboratorijski testovi sprovedeni tokom više sati i na pritisku od 5/6 bara pokazuju da ovi indikatori imaju veoma dobre vrednosti otpornosti na temperature do 150/160 °C.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Druge izvedbe
Posebne verzije na zahtev
- Cev za gledanje od providnog polimetil metakrilata (PMMA) za maks. 70 °C
- Plovak od plastike termoplastike (poliamid) (od HCK.127), crveni.
- Plovak od NBR gume (od HCK.176) u crnoj boji, sa spiralom od nerđajućeg čelika AISI 316 za specijalne primene, viskozne tečnosti i visoke temperature.
- Prozor (e) indikatora nivoa ulja se može proširiti do 1444 mm, a razmak otvora za montažu (f) do 1.500 mm.
- Zaptivni prsteni od drugih materijala, prema želji kupca.
- Integrisani termometar sa crvenom linijom za obeležavanje (od HCK.127).

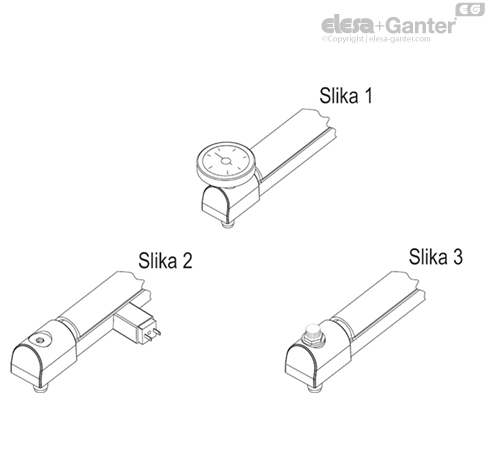

- Spoljna termometarska skala (slika 1) sa unutrašnjim senzorom za temperaturu za proveru temperature ulja.
- Specijalni niklovani vijak na donjem kraju (slika 3) za pojednostavljenje radova na održavanju i čišćenju.
Pribor na zahtev (poručiti zasebno)
SLCK električni senzor nivoa (Sl.2, HCK.127) koji se po potrebi može pričvrstiti duž indikatora nivoa ulja. Sa priključkom desno (DX) ili levo (SX), sa zatvorenim električnim kontaktom (NC), sa otvorenim električnim kontaktom (NO).
