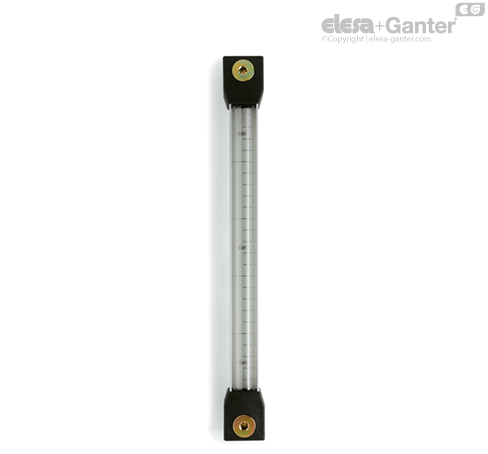

Dizajn
Završni delovi
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji
U-šina
Aluminijum, eloksiran, prirodne boje. U-šina okretna za 90 °C
Kontrolna cev
Transparentna cev od akrila (PMMA)
Vijci
Pocinkovani čelik sa unutrašnjim šestouglom
Zaptivni prsteni
O-prsten od NBR gume (Perbunan)
Reflektujuća folija
Plastika, otporna na ulje i masti, zalepljena
Maksimalna temperatura za korišćenje
70°C (sa uljem ili vodom)
Napomena
Tehnički podaci
U laboratorijskim ispitivanjima pri 23°C i sa tipom mineralnog ulja (prema ISO 3498), indikator nivoa ulja može da izdrži sledeći pritisak: 30 bara (HCL.300 ) 25 bara (HCL.400) i 20 bara (HCL.500).
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Druge izvedbe
Posebne verzije na zahtev
- Indikator nivoa ulja sa kontrolnom cevi i završnim delovima od različitog materijala za upotrebu sa specijalnom tečnošću i/ili pri visokim temperaturama.
- Vijci od nerđajućeg čelika AISI 316 ili niklovanog mesinga.
- Plovak od plastike termoplastike (poliamid PA), u crvenoj radi bolje vidljivosti nivoa tečnosti i sa veće udaljenosti.
- Indikator nivoa ulja sa razmakom između otvora do 2000 mm.
- HCL-E indikator nivoa ulja sa plovkom, signal kada se dostigne minimalni nivo, zatvoreni kontakt (NC), otvoreni kontakt (NO) ili naizmenični položaj.
- Klizni nosači senzora koji mogu da se montiraju duž indikatora nivoa ulja, sa priključcima desno (DX) ili levo (SX), zatvorenim kontaktom (NC), otvorenim kontaktom (NO) ili promenom položaja.
- EPDM ili FKM VITON®* zaptivni prsteni.
*Registrovana marka kompanije DuPont Dow Elastomers.
