Dizajn
Materijal
Plastika termoplastika prozirna kao staklo (poliamid PA-T). Otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Izbegavajte kontakt sa alkoholom ili sredstva za čišćenje koja sadrže alkohol.
Vijci, navrtke i podloške
Čelik, pocinkovan
Zaptivni prsteni
O-prsten od NBR gume (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Plovak
Tvrda guma, u crnoj boji
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).
Napomena o montaži
Montaža se vrši pomoću isporučenih vijaka i montažnog seta za indikator nivoa ulja, ukoliko navrtka da ne može da se postave sa unutrašnje strane zida kontejnera i ukoliko zid kontejnera nije dovoljne debljine. Komplet za montažu za indikator nivoa ulja-.
Maksimalna temperatura za korišćenje
90°C (sa uljem)
Napomena
Funkcije i primene

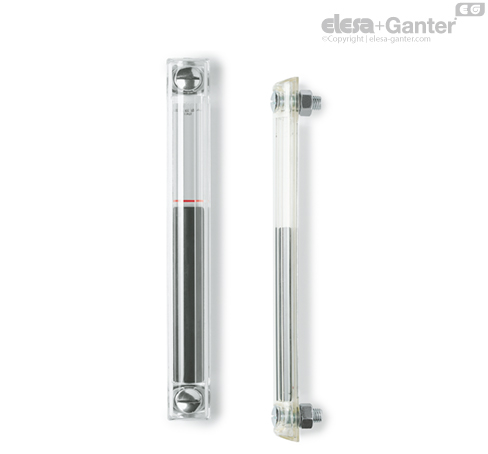

Kod indikatora nivoa ulja HCX/LT, nivo ulja može da se očita pomoću plovka kada nivo ulja ne može da se vidi direktno iz donjeg dela indikatora usled specifične konstrukcije postrojenja.
Ulje u kontejneru pomera plastični plovak nagore tako da nivo ulja može direktno da se očita.
Ukoliko se na kontrasnom polju prikaže crvena linija, nivo ulja je ispod dozvoljenog nivoa (minimalni nivo tečnosti = m).
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Zaštitno staklo služi za bolju vidljivost nivoa tečnosti.
Tehnički podaci
U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 12 bara.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Napomena o montaži
Napomena o montaži
Obratite pažnju na sledeće uputstvo za pravilnu montažu indikatora nivoa ulja.
- Podesite minimalni nivo ulja kontejnera.
- Izbušite dva otvora u zidu kontejnera. Izbušite donju osu otvora na rastojanju „m“ (pogledajte tabelu) ispod minimalnog nivoa ulja.
„m“ je dozvoljeni minimalni nivo ulja. Plovak se pomera nagore od ovog nivoa ulja.
Vrednost „m“ se izračunava pri gustini ulja od 875 Kg/m³ na 15°C.
Ukoliko se na kontrasnom polju prikaže crvena linija, nivo ulja je ispod dozvoljenog nivoa.
