Dizajn
Materijal
Transparentna plastika termoplastika (poliamid PA-T); otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Izbegavajte kontakt sa alkoholom ili sredstva za čišćenje koja sadrže alkohol.
Vijci
Niklovani mesing sa unutrašnjim šestouglom
Zaptivni prsteni
O-prsten od NBR gume (Perbunan).
Plovak
Plastika termoplastika (poliamid PA), u crvenoj boji, sa ugrađenim magnetom koji aktivira elektronsko kontakt čim nivo ulja dostigne minimalni nivo postavljen na 40 mm (dimenzija I).

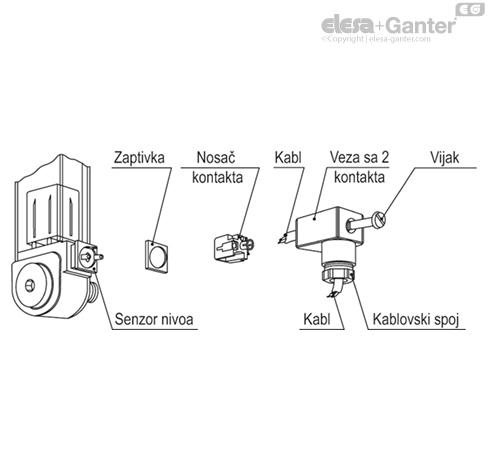

Nosač senzora
Vodootporno, u crnoj boji, sa ugrađenim REED relejom
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Veza
Desni bočni priključak sa zaštitom od prskanja vode (klasa zaštite IP 65 prema EN 60529 tabela-).
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Može da se izvuče pre sastavljanja kako bi se omogućilo dodavanje linija ili reči.
Standardne verzije
- HCY-E-NO: sa jednim otvorenim elektronskim kontaktom. Zatvara se kada se dostigne minimalni nivo ulja.
- HCY-E-NC: sa jednim zatvorenim elektronskim kontaktom. Otvara se kada se dostigne minimalni nivo ulja.
Maksimalna temperatura za korišćenje
80°C (sa uljem).
Napomena
Tehnički podaci
U laboratorijskim ispitivanjima pri 23°C i sa tipom mineralnog ulja (prema ISO 3498), indikator nivoa ulja može da izdrži sledeći pritisak: 14 bara (HCY.76), 9 bara (HCY.127) i 8 bara (HCY.254).
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Električne karakteristike
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
| Električni priključak | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) |
| Maks. opseg napona | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Maks. sklopna struja | NC: 1A NO: 2A |
| Maks. rasklopna snaga | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Kablovski spoj | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek provodnika | Maks. 1.5 mm2 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. |
