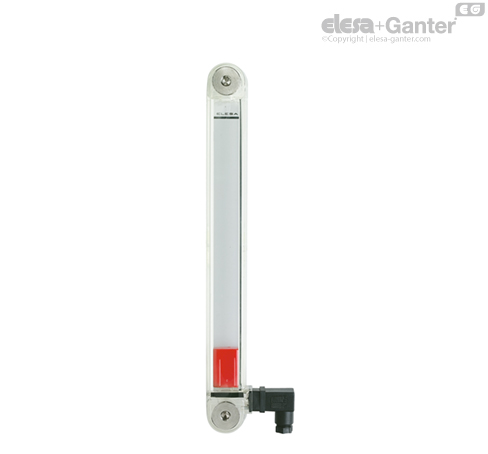

Dizajn
Materijal
Transparentna plastika termoplastika (poliamid PA-T); otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Izbegavajte kontakt sa alkoholom ili sredstva za čišćenje koja sadrže alkohol.
Vijci
Niklovani mesing sa unutrašnjim šestouglom
Zaptivni prsteni
O-prsten od NBR gume (Perbunan).
Plovak
Plastika termoplastika (poliamid PA), u crvenoj boji, sa ugrađenim magnetom koji aktivira elektronsko kontakt čim nivo ulja dostigne minimalni nivo postavljen na 40 mm (dimenzija I).
Električni senzor nivoa napunjenosti (MIN)
Kada je nivo ulja ispod određenog nivoa, aktivira se električni impuls.
U tu svrhu, u pokazivaču se nalazi plovak sa magnetom koji u određenom položaju (minimalni nivo tečnosti) zatvara kontakt (REED prekidač).
Veza
Desni bočni priključak sa zaštitom od prskanja vode (klasa zaštite IP 65 prema EN 60529).
Električni senzor temperature (MAKS. 80°C)
Pored toga, pomoću indikatora nivoa ulja HCY-E-ST može da se aktivira električni impuls kada temperatura ulje dostigne unapred podešenu temperaturu 80°C. U tu svrhu se u indikatoru nalazi električan senzor temperature.
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Može da se izvuče pre sastavljanja kako bi se omogućilo dodavanje linija ili reči.
Prekrivka vijaka
Plastika termoplastika (poliamid PA), u sivoj boji.
Standardne verzije

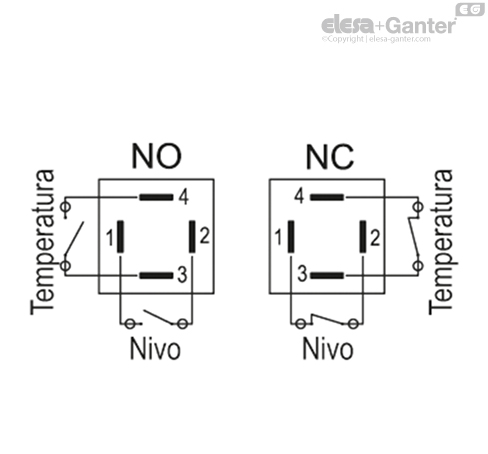

- HCY-E-ST-NO: sa jednim otvorenim elektronskim kontaktom. Zatvara se kada se dostigne minimalni nivo ulja.
- HCY-E-ST-NC: sa jednim zatvorenim elektronskim kontaktom. Otvara se kada se dostigne minimalni nivo ulja.
Maksimalna temperatura za korišćenje
80°C (sa uljem).
Napomena
Tehnički podaci
U laboratorijskim ispitivanjima pri 23°C i sa tipom mineralnog ulja (prema ISO 3498), indikator nivoa ulja može da izdrži sledeći pritisak: 14 bara (HCY.76), 9 bara (HCY.127) i 8 bara (HCY.254).
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Električne karakteristike
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
| Električni priključak | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) |
| Maks. opseg napona | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Maks. sklopna struja | NC: 1A NO: 2A |
| Maks. rasklopna snaga | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Kablovski spoj | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek provodnika | Maks. 1.5 mm2 |
| Električne karakteristike | Nadzor MAKS. temperature |
|---|
| Električni priključak | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) |
Napon / Maks. opseg napona | 250 Vac- 10 A | (omsko opterećenje) |
| 60 Vdc - 3 A |
| Kablovski spoj | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek provodnika | Maks. 1.5 mm2 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. |
