Dizajn
Materijal
Transparentna plastika termoplastika (poliamid PA-T); otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Vijci, navrtke i podloške
Čelik, pocinkovan
Zaptivni prsteni
O-prsten od NBR gume (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Plovak
Plastika termoplastika (poliamid PA), u crnoj boji, sa ugrađenim magnetom
Nosač senzora
Plastika termoplastika (poliamid PA), u crnoj boji, vodootporna sa ugrađenim REED relejom sa 2 pola koja su povezana sa dvopolnim utikačem.
Za pravilnu montažu pogledajte Upozoravajuće napomene.

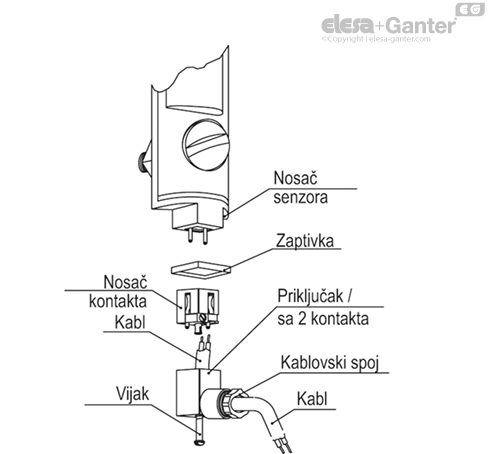

Dvopolni priključak
Okretni utikač, dvopolni, sa prednjim i bočnim priključkom (desno ili levo) sa zaštitom od prskanja vode (klasa zaštite IP 65 prema EN 60529 tabela-).
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).
Standardna verzija
- Sa električnim normalno zatvorenim kontaktom.
Napomena o montaži
Montaža se vrši pomoću isporučenih vijaka i montažnog seta za indikator nivoa ulja, ukoliko navrtka da ne može da se postave sa unutrašnje strane zida kontejnera i ukoliko zid kontejnera nije dovoljne debljine. Komplet za montažu za indikator nivoa ulja-.
Maksimalna temperatura za korišćenje
90°C (sa uljem)
Napomena
Funkcije i primene

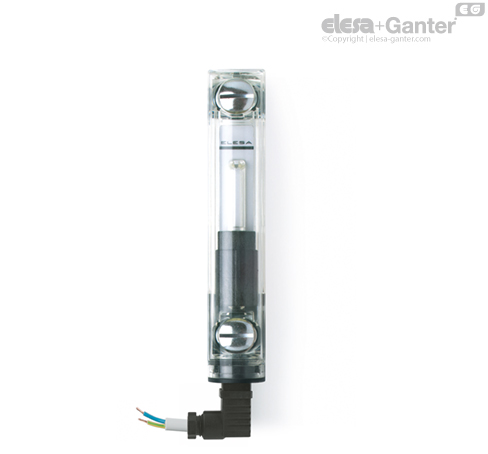

Ovaj indikator nivoa ulja HCX-E kreira, pored vizuelne kontrole, električni signal kada ulje dostigne minimalni nivo.
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Oblik indikatora nivoa ulja pruža efekat uvećanja, tako da se skala može veoma dobro očitati.
Tehnički podaci
U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 13 bara.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Električne karakteristike
Funkcija električnog nadzora nivoa ulja

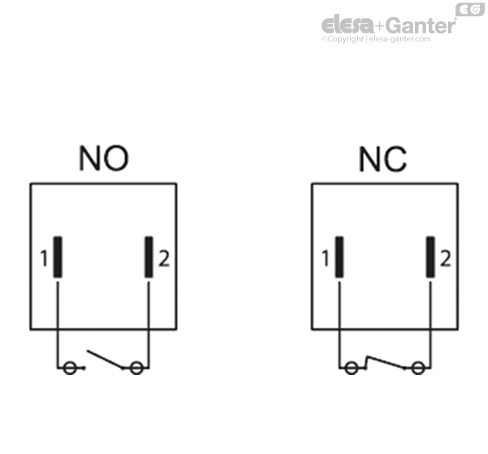

- HCX-E-NC: Strujno kolo je otvoreno čim se dostigne minimalni nivo ulja.
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
| Električni priključak | AC/DC |
| Električni kontakti | NC (normalno zatvoren) |
| Maks. opseg napona | NC: 150Vac, 150 Vdc |
| Maksimalna sklopna struja | 1 A |
| Maksimalna struja | NC: 2A |
| Maksimalna rasklopna snaga | NC: 20 Va |
| Kablovski spoj | Pg 7 (za kablove Ø 6 ili 7 mm) |
| Poprečni presek provodnika | Maks. 1,5 mm2 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. |
