Dizajn
Materijal
Plastika termoplastika na bazi poliamida (PA).
- Prekrivka (gornji deo): U RAL 2004 narandžastoj boji, mat, sa grafičkim simbolom „Ventil“
- Navojni priključak sa zaštitom od prskanja, crni, polumat.
Zaptivni prsten
Guma NBR (Perbunan)
Regulacioni ventil
Termoplastika sa O-prstenom od NBR gume i oprugom od nerđajućeg čelika
Otvara se od 350 mbar.
Ventil podpritiska
Disk za zaključavanje od termoplastike sa NBR gumom i oprugom od nerđajućeg čelika.
Otvara se od 30 mbar
Filter za vazduh
Filter od termički vezanog poliestera (TBP) sa malim padom pritiska i velikom sposobnošću odbijanja prašine. Očekivana klasa filtriranja ISO 16890-1 ISO klasifikacija grubo 75%, EN 779:2012 klasa G4, sa finoćom filtera 10 µ.
Merna šipka za ulje
Ravno, čelik, fosfatirano.
Na zahtev, merna šipka za ulje može da se isporuči u različitim dužinama i/ili sa „MIN./MAX.“ oznakama.
Maksimalna temperatura za korišćenje
100°C.
Napomena
Karakteristike
Čep za odzračivanje SFW-P+a drži rezervoar komprimovanog vazduha iznad nivoa ulja unutar granica koje su utvrđene tokom faze konstrukcije, radi sprečavanja deformacije zidova rezervoara. Prednosti su sledeće:
- smanjuje zapreminu vazduha u kontejneru i održava ulje i filtere čistim;
- poboljšava efekat usisne pumpe u radnim uslovima i smanjuje pojavu kavitacije;
- sprečava isticanje tečnosti kada je sistem deo pokretne celine;
- smanjuje penjenje u tečnosti.

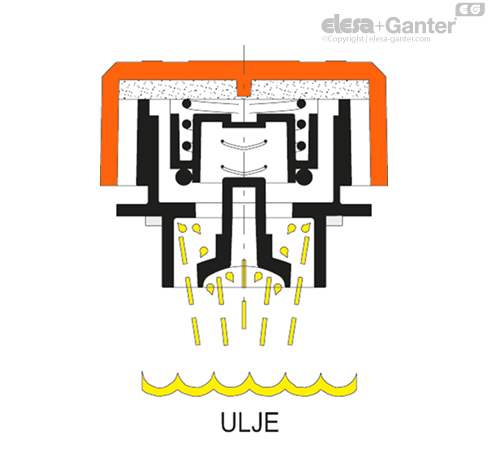

Čepovi za odzračivanje SFW-P+a imaju posebnu unutrašnju geometriju koja sprečava curenje tečnosti vani.
Tehnički podaci

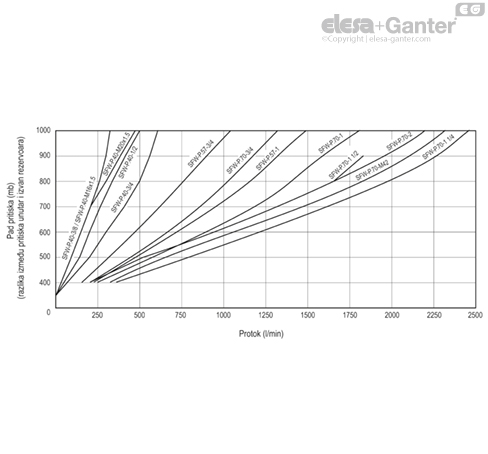

Protok vazduha različitih izvedbi čepova za odzračivanje možete da pronađete na dijagramu. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
