HFL-E
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Plastika termoplastikla (poliamid PA), u sivoj boji
Desni bočni priključak sa zaštitom od prskanja vode (klasa zaštite IP 65 prema EN 60529 tabela).
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Nerđajući čelik AISI 304, pričvršćeno za telo pomoću elementa za spajanje od niklovanog mesinga.
Guma NBR (Perbunan)
80°C.

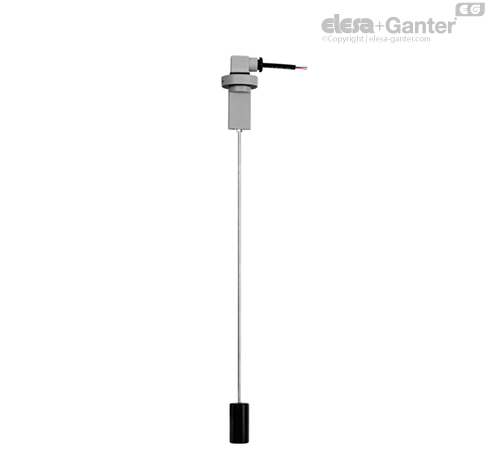

HFL-E prekidači na plovku šalju električne signale, po potrebi, pri minimalnom ili maksimalnom nivou napunjenosti.
HFL-E su veoma raznovrsni proizvodi jer prekidač na plovku može da se promeni demontažom plovka. Na taj način je moguće skratiti plovnu šipku po potrei, u skladu sa specifikacijama prikazanim u tabeli.
Pošto plovak nema magnetnih delova, HFL-E je idealan izbor za upotrebu u rezervoarima koji sadrže zaprljane tečnosti, vadu, ulje i pene.
Kako bi se obezbedio najviši nivo bezbednosti, električne komponente su u potpunosti odvojene izvan rezervoara i zaptivene ultrazvučnom tehnologijom zavarivanja.

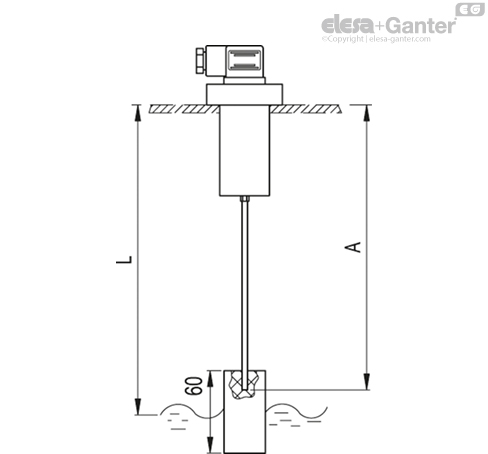

| Tabela za utvrđivanje dužine šipke | |
|---|---|
Dimenzija za proveru L = (mm) | Dužina šipke A = (mm) |
| 120 | 116 |
| 140 | 137 |
| 160 | 158 |
| 180 | 179 |
| 200 | 200 |
| 220 | 221 |
| 240 | 242 |
| 260 | 263 |
| 280 | 284 |
| 300 | 305 |
| 320 | 326 |
| 340 | 347 |
| 360 | 368 |
| 380 | 389 |
| 400 | 410 |
| 420 | 431 |
| 440 | 452 |
| 460 | 473 |
| 480 | 494 |
| 500 | 515 |
Funkcija električne kontrole nivoa ulja
HFL-NO: kada tečnost dostigne željeni nivo za aktivaciju, električni kontakt se otvara.
HFL-NC: kada tečnost dostigne željeni nivo za aktivaciju, električni kontakt se zatvara.
| Električne karakteristike | |
|---|---|
| Strujno napajanje | AC/DC |
| Električni kontakti | NO (normalno otvoreno) NC (normalno zatvoren) |
| Maks. prekidni napon | 230 Vdc, 230 Vac |
| Maksimalna struja | 3 A |
| Maksimalni kapacitet | 60 W 60 VA |
| Kablovski spoj | Pg 9 / Pg 11 UNIFIED |
| Poprečni presek provodnika | Maks. 1,5 mm2 |
