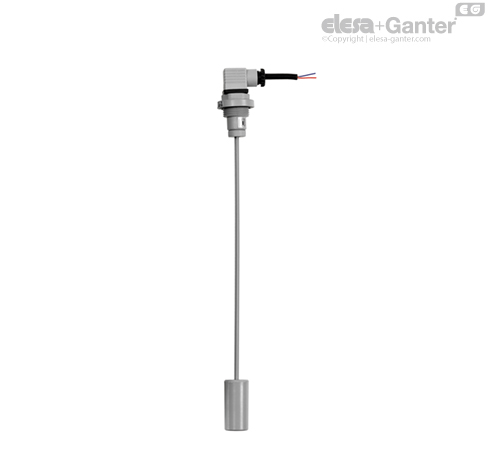

HFLT-E

Prekidač na plovku za nadzor nivoa napunjenosti

Funkcije i primene

HFLT-E prekidači na plovku prepoznaju, po potrebi, unapred postavljeni minimalni ili maksimalni nivo tečnosti.

Imaju različite vrste primene, jer se plivajući prekidač zahvaljujući demontaži plovka može promeniti, usled čega se štap plovka može skratiti koliko je potrebno (videti sl. 1).

Nakon što izaberete skalu koja odgovara tečnosti koju koristite (vode-ulje), morate iseći štap na mestu koje odgovara nivou aktivacije.

Željeni režim rada, sa kontaktom zatvarača (NO) ili kontaktom otvarača (NC) u nedostatku tečnosti, se podešava otpuštanjem zatezne navrtke na suprotnom kraju merne šipke za ulje i pozicioniranjem unutrašnjeg magneta u skladu sa specifičnim zahtevima (videti nalepnicu sa etiketom) (videti sl. 2).

Magnet za aktiviranje normalno otvorenog kontakta (NO) je montiran prilikom isporuke.

Pošto plovak nema magnetnih delova, HFL-E je idealan izbor za upotrebu u rezervoarima koji sadrže zaprljane tečnosti, vadu, ulje i pene.

Kako bi se obezbedio najviši nivo bezbednosti, električne komponente su u potpunosti odvojene izvan rezervoara i zaptivene ultrazvučnom tehnologijom zavarivanja.



Funkcija električne kontrole nivoa ulja

HFLT-NO (standardna verzija): kada tečnost dostigne željeni nivo za aktivaciju, električni kontakt se otvara.

HFLT-NC (nakon određene konfiguracije): kada tečnost dostigne željeni nivo za aktivaciju, električni kontakt se zatvara.

Posebne verzije na zahtev

• Od plastičnog polipropilena (PP).
• Prirubnica sa 6 otvora za pričvršćivanje pomoću cilindričnih vijaka (uključeno u obim isporuke.)
• Za upotrebu pri maksimalnoj radnoj temperaturi od do 120 ° C.

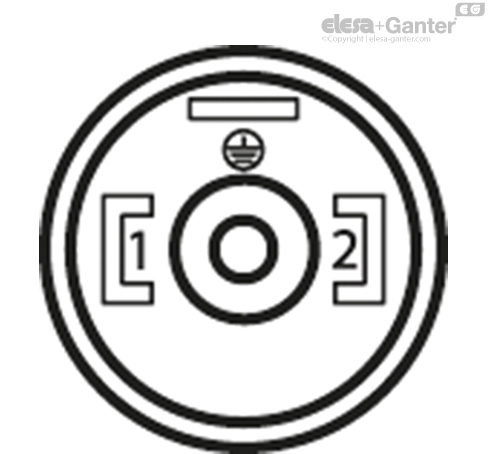

Napomena o montaži za kablovski spoj

1. Nakon otpuštanja pričvrsnog vijka, skinite kablovski spoj sa kontakata indikatora nivoa ulja. Istisnite priključne kleme.
2. Otpustite vijak sa šestougaonom glavom, sprovedite kabl i spojite sa priključnim klemama.
3. Gurnite priključne kleme i kablovski spoj na kontakte indikatora nivoa ulja i osigurajte pomoću pričvrsnog vijka.
4. Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
