Dizajn
Materijal
- Prekrivka (gornji deo): Plastika termoplastikla (poliamid PA), crnoj boji, mat.
- Navojni priključak (donji deo): plastika termoplastika (poliacetal POM), u crnoj boji, mat
Zaptivni prsteni
O-prsten od NBR gume (Perbunan)
Filter za vazduh
Filter za vazduh od PU pene, poliuretan (poliester), sa finoćom filtera od 40 µm.
Maksimalna temperatura za korišćenje
80°C.
Napomena
Funkcije i primene
SFC. čepovi za odzračivanje (ELESA patent) može da se pozicioniraju na dva različita načina:
- Položaj odzračivanja: U ventilacionom položaju/položaju odzračivanja može doći do zapreminske potrošnje vazduha pri normalnom rukovanju.
- Položaj zatvaranja: U položaju zaptivanja, O-prsten između gornjeg i donjeg dela sprečava izlazak tečnosti ili gasa.
Napomena o montaži
Napomena o montaži
Komponente se isporučuju u nemontiranom stanju.

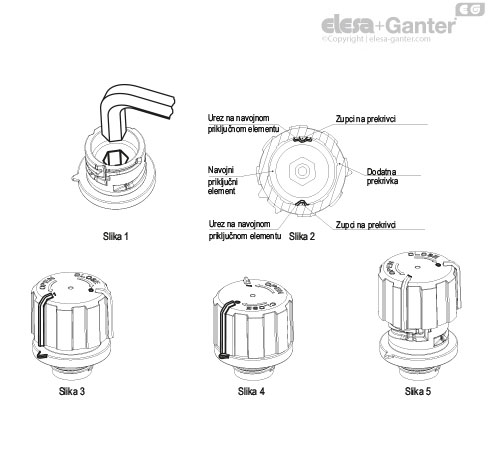

- Priključni deo sa navojem se zavija pomoću imbus ključa (slika 1), pri čemu maksimalni moment pritezanja iznosi 8 Nm.
- Nakon toga, postavite filter.
- Postavite gornji deo. Izbočine na gornjem delu i udubljenja na priključnom delu sa navojem služe za ispravnu montažu (slika 2).
- Ventilacioni položaj/položaj odzračivanja: Okrećite gornji deo u smeru kretanja kazaljki na satu (strelica „CLOSE“) do prvog ustavljačkog položaja. Oznaka kod „1“ se nalazi preko referentnog pokazivača na donjem delu. Mehanizam za zaključavanje sprečava nenamerno otpuštanje gornjeg dela (slika 3).
- Položaj zaptivanja: Postiže se daljim okretanjem gornjeg dela u smeru kretanja kazaljki na satu (strelica „CLOSE“) dok se oznaka „0“ ne nalazi preko referentnog pokazivača na donjem delu. U ovom položaju mehanizam za zaključavanje takođe sprečava nenamerno otpuštanje gornjeg dela (slika 4).
- Za vraćanje u položaj ventilacije/odzračivanja, odn. za zamenu filtera ili demontažu, potrebno je okrenuti gornji deo prateći strelicu „OPEN“ u smeru suprotnom od smera kretanja kazaljki na satu.
- Za vraćanje u ventilacioni položaj/položaj odzračivanja, odn. za zamenu filtera, potrebno je okrenuti gornji deo filtera u smeru suprotnom od smeranja kretanja kazaljki na satu (strelica „OPEN“) (slika 5).
