Napomena
Funkcije i primene

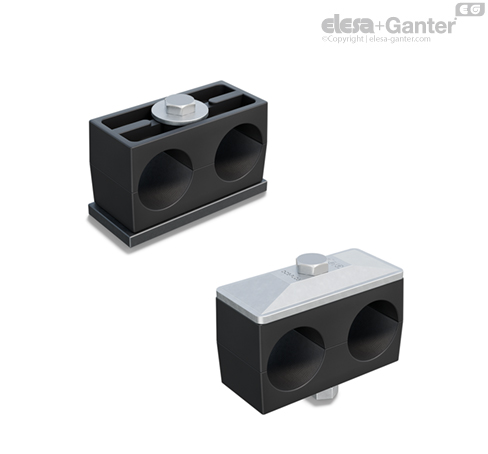

Različite konfiguracije sklopa, dostupne sa DCE-D telom venca, omogućavaju paralelno pričvršćivanje krutih cevi ili fleksibilnih kablova i smanjuju vibracije i buku.
Standard DIN 3015-3 određuje tehničke, dimenzionalne i materijalne zahteve za izradu sistema za pričvršćivanje koji se može koristiti za različite primene.
Standard posebno definiše specifične referentne grupe u zavisnosti od ukupnih dimenzija spojnica cevastog profila.
Tabela prikazuje referencu između grupa DIN 3015-3 i odgovarajućih grupa DCE-D.
Posebno unutrašnje nazubljenje dve polovine obujmnice obezbeđuje visok stepen prianjanja između obujmnice i cevi, čime se garantuje visoka stabilnost.
Koriste se kako u industrijskoj hidraulici kao sistem za pričvršćivanje za izgradnju krutih cevovoda (za tečnosti ili gasove), tako i u mobilnoj hidraulici (mašine za zemljane radove, poljoprivredna vozila) za izgradnju hidrauličnih ili pneumatskih sistema sa fleksibilnim crevima ili kablovima.
Montaža počinje odozdo: Ploča za zavarivanje DCE-PL formira osnovnu ploču na kojoj se nalazi donja polovina venca. Zatim se ubacuje kruta (ili fleksibilna) cev, a gornja polovina venca se postavlja preko nje. Ako nije potrebna veza, umesto ploče mogu se koristiti zatezne navrtke DCE-NTG. To omogućava da se ceo sklop, kada je postavljen na vođicu DCE-GU, pomera duž vođice kako bi se podesio njegov položaj tokom faze pozicioniranja.
Za zatezanje venca, preklopna ploča DCE-PU može da se koristi zajedno sa vijcima sa šestougaonom glavom DCE-SRE. Ako preklopna ploča nije potrebna, preporučuje se upotreba vijaka sa šestougaonom glavom SRE i podloške DCE-WA.
Pogledajte Tehnički podaci za cevne obujmnice.
