Funkcije i primene
Različite konfiguracije sklopa, dostupne sa DCE-H telom venca, omogućavaju sigurno pričvršćivanje krutih cevi i time stvaranje sigurnog sistema krutih cevi. Takođe smanjuju vibracije i buku.
Standard DIN 3015-2 određuje tehničke, dimenzionalne i materijalne zahteve za izradu sistema za pričvršćivanje koji se može koristiti za najrazličitije primene.
Standard posebno definiše specifične referentne grupe u zavisnosti od ukupnih dimenzija spojnica cevastog profila.
Tabela prikazuje referencu između grupa DIN 3015-2 i odgovarajućih grupa DCE-S.
Koriste se u teškoj industrijskoj hidraulici za izgradnju hidrauličnih i uljno-hidrauličnih sistema gde je potrebna visoka mehanička čvrstoća i efikasno prigušivanje vibracija i buke.

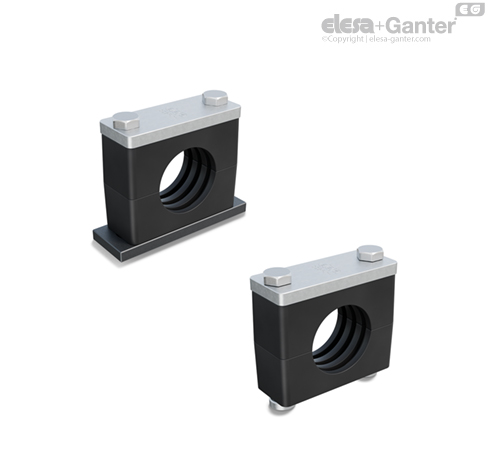

Montaža počinje odozdo: Ploča za zavarivanje DCE-PL formira osnovnu ploču na kojoj se nalazi donja polovina venca. Zatim se ubacuje kruta cev, a gornja polovina venca se postavlja preko nje. Ako nije potrebna veza, umesto ploče mogu se koristiti zatezne navrtke DCE-NTG. To omogućava da se ceo sklop, kada je postavljen na vođicu DCE-GU, pomera duž vođice kako bi se podesio njegov položaj tokom faze pozicioniranja.
Za zatezanje venca, preklopna ploča DCE-PU može da se koristi zajedno sa vijcima sa šestougaonom glavom DCE-SRE.
Pogledajte Tehnički podaci za cevne obujmnice.
