Dizajn
Nerđajući čelik, AISI 303 NI
Informacija

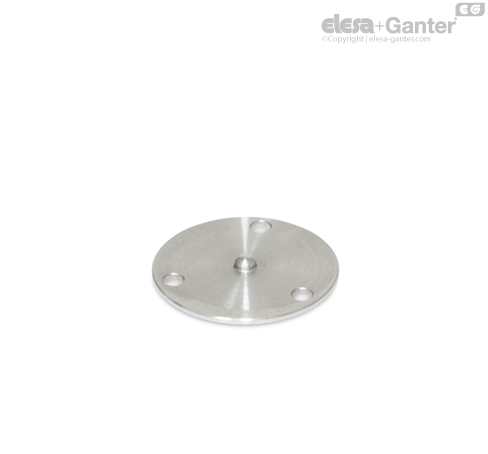

Ploče za podešavanje GN 2277.1 se koriste u kombinaciji sa okruglim libelama GN 2277 (oblik A).
Zahvaljjujući otvorima za pričvršćivanje pomerenih za 120°, moguće je poravnati okrugle libele i pričvrsnu ploču. Kugla za nivelisanje na donjoj strani ploče za podešavanje služi kao tačka preokreta. Ciljano zatezanje vijaka omogućava da mehur bude unutar markirnog prstena kada se postigne horizontalno poravnanje.
Tehnička informacija
Značenje pojmova
Libela je šuplji predmet koji sadrži tečnost i gasni mehur za proveru horizontalnog položaja predmeta. Položaj gasnog mehura u tečnosti označava ugao i pravac pod kojim je predmet nagnut od horizontalne ravni.
Princip funkcionisanja

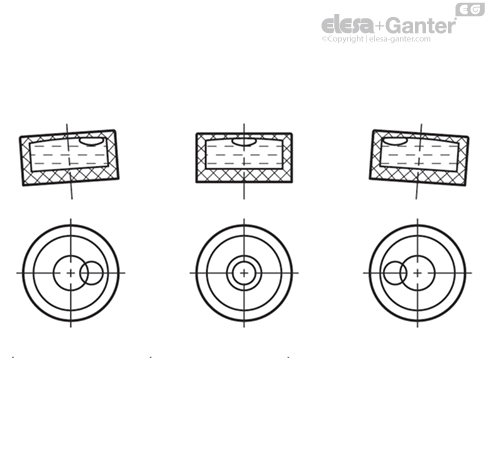

Šupljina u kojoj se nalaze tečnost i gasni mehur ima definisan radijus na gornjoj strani tako da gasni mehur uvek pluta u najvišoj tački zbog svoje plovnosti.
Po pravilu, oznake ili krug su pričvršćeni za transparentni gornji deo, centrično do srednjeg položaja. Ako je gasni mehur tačno na sredini oznaka, predmet koji se ispituje je u horizontalnom položaju.
Oblici libela
Razlikuju se okrugle i ravne libele.
Okrugle libele mere istovremeno nagibni ugao i ugaoni položaj npr. površine, dok ravne libele mere nagibni ugao samo jednodimenzionalno duž ose libele.
Osetljivost

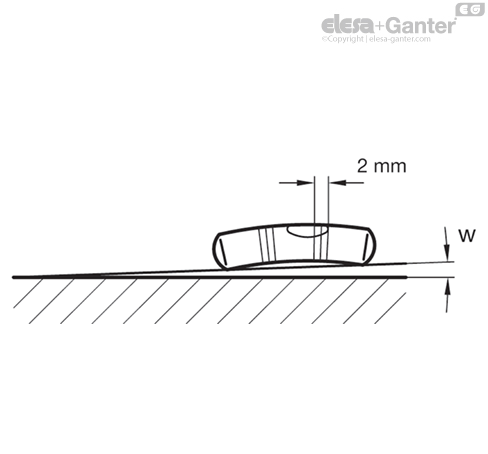

Osetljivost libela je data kao nagibni ugao, na primer 30 minuta ugla ili 0,5 stepeni. Ovo je nagibni ugao pod kojim libela mora biti nagnuta da bi se mehur pomerio za 2 mm. Libela sa osetljivošću od 6 minuta ugla stoga ima veću osetljivost od libele sa osetljivošću od 30 minuta ugla.
Nagibni ugao i razlika visina
Delimično je osetljivost data i u milimetrima po metru, odnosno kao razlika u visini po jedinici dužine. Za ovo se može koristiti tabela poređenja u nastavku.
| Visinska razlika | Ugao w | - |
| u milimetrima po metru | u minutima ugla | Stepen, decimalni |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
