Dizajn
Kućište
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Postavljeno vreteno
Obrub
Plastika termoplastika. Izliveno iznad prozora.
Transparentni panel
Plastika termoplastika (poliamid PA), transparentna, otporna na starenje, otporna na udare
Otporno na rastvarače, ulje, masti i druge hemijske materije (međutim, nije otporno na alkohol)
Skala
Aluminijum, mat, eloksirano
Podeljci i cifre u crnoj boji, rastuće okretanjem u smera kretanja kazaljki na satu (D) ili u smeru suprotnom od smera kretanja kazaljki na satu

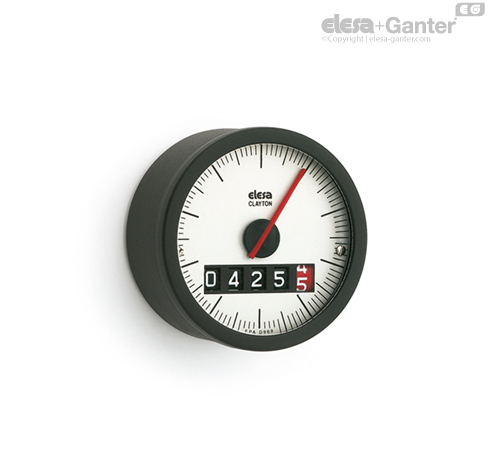

Prikaz
5-ocifreni brojač točkića i crveni pokazivač od plastike. Cifre crvenih brojača pokazuju decimalna mesta, a crveni pokazivač stotinke.
Cifre brojača su jasno čitljive, decimalna mesta su u crvenoj boji. Obrtaj crvenog pokazivača odgovara jednom obrtaju vretena. Na taj način se omogućava veoma tačno i, u kombinaciji sa digitalnim prikazom brojača, veoma jednostavno očitavanje položaja.
Sistem klatna sa kugličnim ležajem: maksimalna preciznost očitavanja
IP vrsta zaštite
Kućište, vratilo pokazivača i transparentni panel izrađeni su od jednog komada, odn. ultrazvučno zavareni; na taj način su indikatori pozicije potpuno zaptiveni, zaštićeni od radne vode i otporni na koroziju, pogledajte IEC 529 tabela.
Napomena
Funkcije i primene
Sistem klatna ima kuglični ležaj za precizan prikaz i može da se koristi i kod vretena nagnutim za 60º.
Za izbor pogledajte tabelu, „Ručni točkovi / okretna dugmad sa indikatorom pozicije“.
Posebne verzije na zahtev
Posebne verzije na zahtev
- Bez pokazivača
- Prikaz bez skale
- Prikazi sa logotipom specifični za kupca
- Ventilacija sa parafinskim uljem, maksimalna korisna temperatura 40°C
- Posebni brojači nakon jednog obrtaja
Uputstvo za upotrebu
Uputstvo za upotrebu
Da biste sprečili ranije okretanje indikatora tokom transporta, on je osiguran vijkom. Pre montiranja indikatora pozicije na ručnom točku, uklonite taj vijak sa šestouglom za montažu sa TORX®*T6 i postavite samolepljivi element (u obimu isporuke) da biste ostvarili klasu zaštite IP 67.
*Registrovana marka kompanije TEXTRON INC.
