DD51-E-RF

Elektronski indikator pozicije

Funkcije i primene

DD51-E-RF indikator pozicije, sa napajanjem iz baterije, poseduje šuolje vratilo koje se postavlja direktno na vreteno kako bi se prikazala apsolutna ili inkrementalna pozicija mašinske komponente.

LCD prikaz sa 5 cifara obezbeđuje odličnu čitljivost, čak i iz daljine i iz različitih uglova.

Transparentni panel od plastike termoplastike štiti LCD displej od slučajnih udara.

Pomoću 3 funkcijska tastera se može birati inkrementalni ili apsolutni režim, menjati jedinica mere (mm, inč ili stepen), resetovati brojač, ili podesiti neka zadata Offset-vrednost.

U režimu programiranja, pomoću tri funkcijska tastera, moguće je programirati prikaz nakon jednog okreta vratila, smer okretanja, orijentaciju prikaza, rezoluciju (broj decimalnih mesta za prikaz), izvornu vrednost, Offset-vrednost i maks. brzinu rotacije.

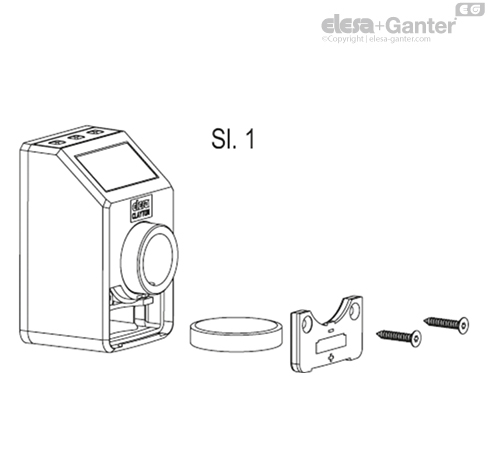

Interna baterija ima radni vek od 1.5 godine. Kada je potrebne zamena baterije, na displeju se pojavljuje odgovarajući simbol. Baterija može jednostavno da se zameni uklanjanjem prednje prekrivne kapice (slika 1) bez uklanjanja pokazivača sa pogonskog vratila i bez gubitka parametara konfiguracije.

Dodatne tehničke informacije možete da pronađete u Uputstvo za rukovanjeì.



Sistem za brzo pozicioniranje

DD51-E-RF indikatori pozicije (Elesa patent) povezuju se preko radiotalasne frekvencije (RF) sa kontrolnom jedinicom UC-RF i tako formiraju bežični sistem za brzo pozicioniranje delova mašine (slika 2).

Preko bežične veze možete:

• da očitate aktuelnu poziciju,

• da utvrdite ciljnu poziciju,

• da konfigurišete sve radne parametre.

Bežična frekvencijska mreža omogućava lako korišćenje različitih uređaja u istoj prostoriji bez međusobnog ometanja.

Ovaj sistem je, pre svega, pogodan kada redovno dolazi do promena formata. Olakšava podešavanje ciljne/trenutne pozicije mašinskih delova i stoga služi i kao vrsta sigurnosnog sistema. Ukoliko samo jedan DD51-E-RF indikator pozicije nije u ciljnoj poziciji, SPS sprečava početak proizvodnog ciklusa kako bi se sprečili problemi tokom proizvodnje.

Sistem se brzo i lako instalira i ne zahteva kablove između kontrolne jedinice i indikatora položaja.

Dodatne tehničke informacije možete da pronađete u Uputstvo za rukovanjeì.



(1) Pogledajte uputstvo za upotrebu

(2) Standardno 600 o/min

Veći broj obrtaja od 600 o/min. može se održavati kratko vreme.

Maksimalni broj obrtaja, broj pogona i učestalost prenosa utiču na radni vek baterije.

Radni vek baterije zavisi od uslova korišćenja (sistem, temperatura itd.). Navedena vrednost predstavlja procenjenu vrednost koja važi za temperature između 20 °C i 30 °C, kao i za standardna podešavanja. Pored toga, ova vrednost se odnosi na stanje uređaja kada izlazi iz Elesa fabrike. Pri proceni radnog veka baterije, uvek je potrebno uzeti u obzir vreme skladištenja prilikom puštanja uređaja u rad.

Napomena o montaži

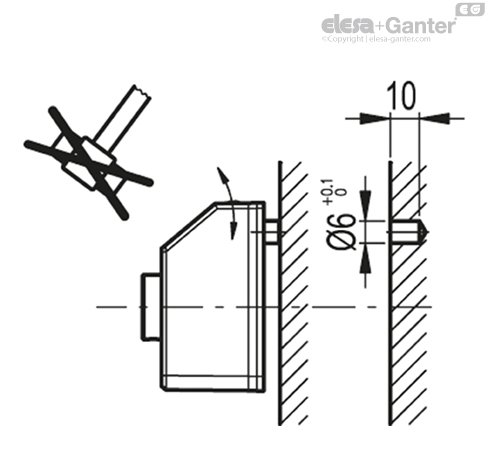

• Ovaj otvor je potrebno napraviti na mašini, Ø 6 mm i dubine 10 mm, na udaljenosti od 22 mm od središnje tačke vretena.

• Pre konačne montaže, potrebno je da okrenete vreteno u početni položaj (nulti položaj) i podesite indikator pozicije na „0“.

• Pričvršćivanje indikatora pozicije se vrši preko podrške obrtnog momenta i potisnog vijka u šupljem vratilu, u skladu sa UNI 5929-85.



Pribor na zahtev  (Poručiti zasebno)

• MDX-51: Ručka od plastike termoplastike (poliamid PA).

• RB51-SST: Redukcione čaure, brunirani čelik

• BSA51-E: Stezne spojne ploče od livenog cinka za zaključavanje vretena, plastificirane, crne, mat (pogledajte tabelu). GN 302.1 podesiva zatezna ručica sa ručkom od livenog cinka i steznim elementom od nerđajućeg čelika AISI 304. Sa otvorom Ø 6,1 mm za fiksiranje na indikatoru pozicije. Zatezna ručica može da se montira sa leve ili desne strane i postavi na mašinu pomoću dva M4 vijka sa cilindričnom glavom (nije u obimu isporuke).

Kompatibilnost

Elektronski indikatori pozicije „-W2“ su kompatibilni isključivo sa elektronskim indikatorima pozicije i kontrolnom jedinicom iste verzije „-W2“.
