DD52R-E-RF
Elektronski indikator pozicije
Prenos podataka putem radiotalasne frekvencije
Prenos podataka putem radiotalasne frekvencije
Kućište
Visoko izdržljiva plastika termoplastika (poliamid PA)
Osnovna ploča u crnoj boji
Kućište u sledećim bojama:
- C1: RAL 7021 crno-siva boja, sjajna završna obrada
- C2: RAL 2004 narandžasta boja, sjajna završna obrada
- C3: RAL 7035 siva boja, sjajna završna obrada
- C55: RAL 5005 plavoj boja, sjajna završna obrada
Prekrivka sa besprekornim zaptivanjem i nerđajućim čelikom AISI 304 prema UNI 6955, samorezni TORX®T06 vijci (registrovana marka kompanije TEXTRON INC.).
Dva elementa kućišta su spojena zajedno pomoću zaptivača visokih performansi. Ovo ne samo da sprečava ulazak prašine i tečnosti, nego i sprečava da se delovi odvoje tokom upotrebe.
Čaura
Nerđajući čelik AISI 304 sa tolerisanim otvorom H7 od Ø 20 mm, ugradnja na vreteno uz navojnu čiviju od nerđajućeg čelika AISI 304, šestougaona navrtka i kraj prema UNI 5929-85, sadržano u obimu isporuke.
Transparentni panel
Transparentna plastika termoplastika (poliamid PA-T), savršena zaptivenost. Otporna na rastvarače, ulja, masti i druge hemijske materije (međutim, nije otporna na alkohol).
Prikaz
- 6-cifreni LCD displej visine 12 mm sa podrškom za specijalne znakove
Parametri vizuelizacije mogu da se podese pomoću tri tastera ili od strane korisnika:
- Prikaz u mm, inčima ili stepenima
- Inkrementalni režim / apsolutni režim
- Pozicioniranje prikaza
Tastatura
Membrana od poliestera, otporna na alkohol, kiseline i alkalije
Zaptivka
O-prsten (NBR guma), između kućišta i šupljeg vratila
Zaptivni O-prsten (NBR guma), između kućišta i šupljeg vratila (DD52R-E-RF-SST-IP67).
Zaptivanje sa zadnje strane
Zaptivka od penaste gume
Standardne verzije
- DD52R-E-RF-SST-IP65: Potpuno zatvoreni prikaz sa klasom zaštite IP65, pogledajte EN 60529 tabela.
- DD52R-E-RF-SST-IP67: Potpuno zatvoreni prikaz sa klasom zaštite IP67, pogledajte EN 60529 tabela Čaura od mesinga sa dvostrukim zaptivnim O-prstenom u šupljini sa zadnje strane gumene ploče.
Funkcije i primene
DD52R-E-RF indikator pozicije, sa napajanjem iz baterije, poseduje šuolje vratilo koje se postavlja direktno na vreteno kako bi se prikazala apsolutna ili inkrementalna pozicija mašinske komponente.
LCD prikaz sa 6 cifara obezbeđuje odličnu čitljivost, čak i iz daljine i iz različitih uglova.
Transparentni panel od plastike termoplastike štiti LCD displej od slučajnih udara.
Pomoću 4 funkcijska tastera se može birati inkrementalni ili apsolutni režim, menjati jedinica mere (mm, inč ili stepen), resetovati brojač, ili podesiti neka zadata Offset-vrednost.
U režimu programiranja, pomoću 4 funkcijska tastera, moguće je programirati prikaz nakon jednog okreta vratila, smer okretanja, orijentaciju prikaza, rezoluciju (broj decimalnih mesta za prikaz), izvornu vrednost, Offset-vrednost i maks. brzinu rotacije.

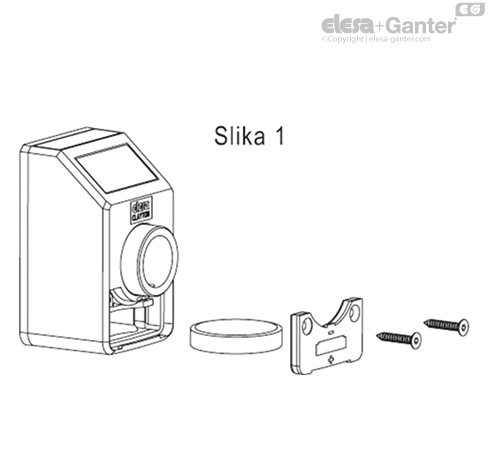

Interna baterija ima radni vek od 3 godine. Kada je potrebne zamena baterije, na displeju se pojavljuje odgovarajući simbol. Baterija može jednostavno da se zameni uklanjanjem prednje prekrivne kapice (slika 1) bez uklanjanja pokazivača sa pogonskog vratila i bez gubitka parametara konfiguracije.
Sistem za brzo pozicioniranje
DD52R-E-RF indikatori pozicije (Elesa patent) povezuju se preko radiotalasne frekvencije (RF) sa kontrolnom jedinicom UC-RF i tako formiraju bežični sistem za brzo pozicioniranje delova mašine (slika 2).
Preko bežične veze možete:
- da očitate aktuelnu poziciju,
- da utvrdite ciljnu poziciju,
- da konfigurišete sve radne parametre.
Bežična frekvencijska mreža omogućava lako korišćenje različitih uređaja u istoj prostoriji bez međusobnog ometanja.
Ovaj sistem je, pre svega, pogodan kada redovno dolazi do promena formata. Olakšava podešavanje ciljne/trenutne pozicije mašinskih delova i stoga služi i kao vrsta sigurnosnog sistema. Ukoliko samo jedan DD52R-E-RF indikator pozicije nije u ciljnoj poziciji, SPS sprečava početak proizvodnog ciklusa kako bi se sprečili problemi tokom proizvodnje.
Sistem se brzo i lako instalira i ne zahteva kablove između kontrolne jedinice i indikatora položaja.
Dodatne tehničke informacije možete da pronađete u „Uputstvo za rukovanje“.
| Mehaničke i električne karakteristike | |
|---|---|
| Strujno napajanje | Litijumska baterija CR2477 3,0 V |
| Radni vek baterije | do 2.5 godine |
| Prikaz | 6-cifreni LCD displej, visine 12 mm sa podrškom za specijalne znakove |
| Prikaz vrednosti | -199999; 999999 |
| Broj decimalnih mesta | programabilno (1) |
| Merna jedinica | mm, inči, stepen programabilno (1) |
| Maks. obrtaji | 300/600/1000 o/min. (2) programabilno (1) |
| Rastvaranje/podela | 10.000 impulsa/obrtaja |
| Vrsta zaštite | IP65 ili IP67 |
| Radna temperatura | 0 ÷ 50 °C |
| Temperatura skladištenja | -20 ÷ +60 °C |
| Vlaga u vazduhu | maksimalno 95% bez kondenzacije |
| Okolni uslovi | Samo za korišćenje u zatvorenim i zaštićenim prostorijama |
| Visina | Do 2000 m |
| HF frekvencije sa mogućnošću programiranja | 2400-2416MHz |
(1) Pogledajte uputstvo za upotrebu
(2) Standardno 600 o/min
Veći broj obrtaja od 600 o/min. može se održavati kratko vreme.
Maksimalni broj obrtaja, broj pogona i učestalost prenosa utiču na radni vek baterije.
Radni vek baterije zavisi od uslova korišćenja (sistem, temperatura itd.). Navedena vrednost predstavlja procenjenu vrednost koja važi za temperature između 20 °C i 30 °C, kao i za standardna podešavanja. Pored toga, ova vrednost se odnosi na stanje uređaja kada izlazi iz Elesa fabrike. Pri proceni radnog veka baterije, uvek je potrebno uzeti u obzir vreme skladištenja prilikom puštanja uređaja u rad.
Napomena o montaži
- Ovaj otvor je potrebno napraviti na mašini, Ø 6 mm i dubine 10 mm, na udaljenosti od 30 mm od središnje tačke vretena.
- Pre konačne montaže, potrebno je da okrenete vreteno u početni položaj (nulti položaj) i podesite indikator pozicije na „0“.
- Pričvršćivanje indikatora pozicije se vrši preko podrške obrtnog momenta i potisnog vijka u šupljem vratilu, u skladu sa UNI 5929-85.
Pribor na zahtev (poručiti zasebno)
- MDX-52: Ručka od plastike termoplastike (poliamid PA).

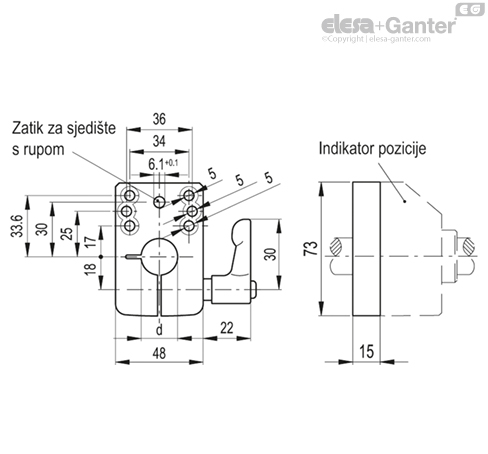

- BSA52-E: Stezne spojne ploče od livenog cinka za zaključavanje vretena, plastificirane, crne, mat (pogledajte tabelu). GN 302 podesiva zatezna ručica sa ručkom od livenog cinka i steznim elementom od nerđajućeg čelika AISI 304. Sa otvorom Ø 6,1 mm za fiksiranje na indikatoru pozicije. Zatezna ručica može da se montira sa leve ili desne strane i postavi na mašinu pomoću dva vijka sa cilindričnom glavom (nije u obimu isporuke).
- RB52-SST: Redukcione čaure, brunirani čelik
Kompatibilnost
Elektronski indikatori pozicije „-W2“ su kompatibilni isključivo sa elektronskim indikatorima pozicije i kontrolnom jedinicom iste verzije „-W2“.
