Napomena
Senzor
Legura od niklovanog livenog cinka
Kabl
Zaštićeni kabl sa crnom PVC oblogom Ø 3,5 mm; maks. radijus savijanja ≥ 34 mm
Veza (IP67 vrsta zaštite)
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
O-prsten od NBR gume
Napomena
Funkcije i primene
Montaža na klik pojednostavljuje postavljanje i garantuje pravilno povezivanje kod vibracija ili nenamernog kidanja.
Druge izvedbe
Posebne verzije na zahtev

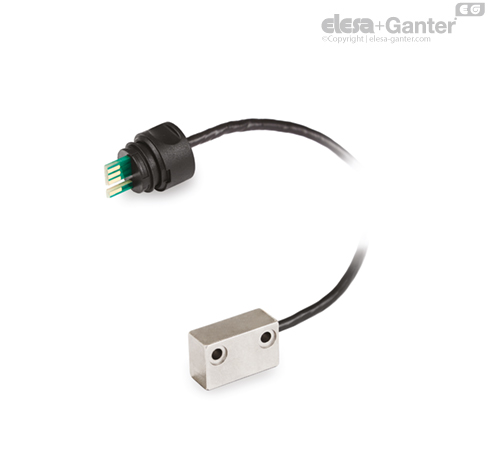

Magnetni senzor sa kablom različitih dužina (do 5 m)
Uputstvo za upotrebu
Napomena o montaži

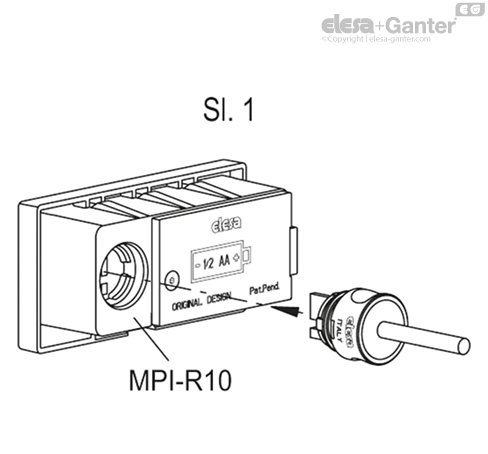

- Priključite utikač na sistemi za merenje dužine sa magnetnim senzorom MPI-R10; pritiskajte dok se ne začuje škljocanje (slika 1).
- Pričvrstite magnetni senzor pomoću M3 vijka (nije u obimu isporuke). Za tačno merenje, nemojte prekoračiti rastojanje između senzora i magnetne trake od maks. 1 mm.
Demontaža

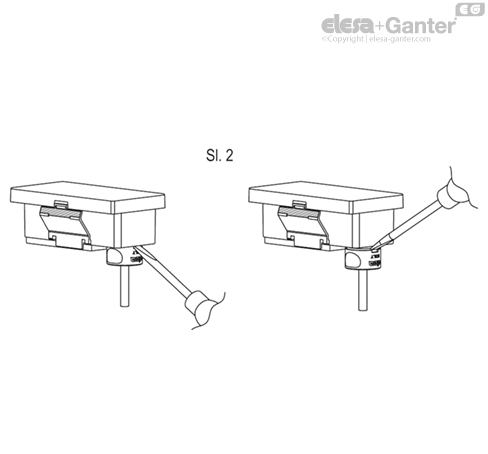

Utikač može jednostavno da se ukloni izvlačenjem. Po potrebi. koristite odvijač sa krstastim vrhom - pogledajte sliku 2.
