Dizajn
Kućište
Visoko izdržljiva plastika termoplastika (poliamid PA)
Osnovna ploča u crnoj boji
Kućište u sledećim bojama:
- C2: RAL 2004 narandžasta boja, sjajna završna obrada
- C3: RAL 7035 siva boja, sjajna završna obrada
- C1: RAL 7021 crno-siva boja, sjajna završna obrada
- C55: RAL 5005 plavoj boja, sjajna završna obrada
Dva elementa kućišta su ultrazvučno zaverena, što sprečava prodor prašine.
Transparentni panel
Transparentna plastika termoplastika (poliamid PA-T), savršena zaptivenost. Otporna na rastvarače, ulja, masti i druge hemijske materije (međutim, nije otporna na alkohol).
Prikaz
Prikazuje obrtaje vratila, počevši od položaja 0.
Trocifreni brojač točkića, decimalna mesta u crvenoj boji.

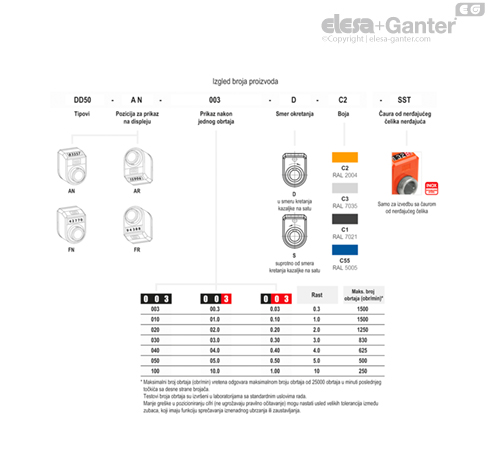

displej može da se nalazi na drugom mestu (pogledajte „Primer oznake naloga“)
- AN: Brojač koso gore
- AR: Brojač koso dole
- FN: Brojač napred gore
- FR: Brojač napred dole
Zaptivka
O-prsten (NBR guma), između kućišta i šupljeg vratila
Zaptivanje sa zadnje strane
Zaptivka od penaste gume
Standardna verzija
Čaura sa H7 tolerisanim otvorom Ø 10 mm. Postavlja se na vratila pomoću navojne čivije sa unutrašnjim šestouglom i prekrivkom (sadržano u obimu isporuke).
- DD50: Čaura od čelika, brunirana
- DD50-SST: Čaura od nerđajućeg čelika AISI 303
Smer okretanja
- D: Numerička vrednost se povećava okretanjem udesno
- S: Numerička vrednost se povećava okretanjem ulevo
Težina
22 grama.
Napomena
Ergonomija i dizajn
Cifre brojača su jasno čitljive, pri čemu se još više povećavaju efektom uvećanja transparentnog panela.
Funkcije i primene
Indikator pozicije može biti pričvršćen u bilo kojoj poziciji na vretenima kako bi se osigurala najbolja moguća čitljivost položaja komponente mašine (pogledajte „Primer oznake naloga“ u nastavku).
Posebne verzije na zahtev
Posebne verzije na zahtev
- Posebni brojači nakon jednog obrtaja
- Kućište u različitim bojama
- Potpuno zaptiveni indikatori pozicije sa vrstom zaštite IP67EN 60529 tabela Čaura od mesinga sa dvostrukim zaptivnim O-prstenom u šupljini sa zadnje strane gumene ploče.
