DD51

Mehanički indikatori pozicije

Funkcije i primene

Indikator pozicije može biti pričvršćen u bilo kojoj poziciji na vretenima kako bi se osigurala najbolja moguća čitljivost položaja komponente mašine (pogledajte „Primer oznake naloga“)

Ergonomija i dizajn

Cifre brojača su jasno čitljive, pri čemu se još više povećavaju efektom uvećanja transparentnog panela.

Posebne verzije na zahtev

• Posebni brojači nakon jednog obrtaja
• Kućište u različitim bojama
• Potpuno zaptiveni indikatori pozicije sa vrstom zaštite IP67EN 60529 tabela Čaura od mesinga sa dvostrukim zaptivnim O-prstenom u šupljini sa zadnje strane gumene ploče.

LB - uređaj za zaključavanje vretena

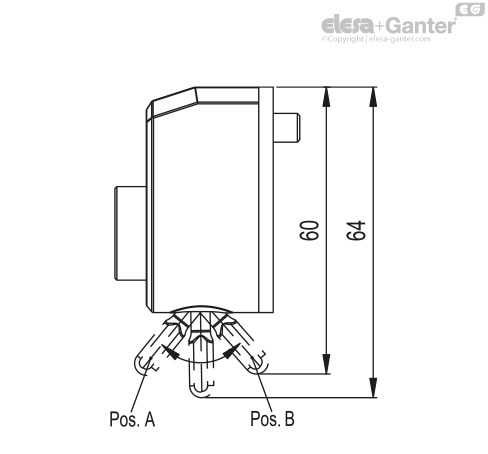

DD51-LB indikatori pozicije omogućavaju zaključavanje vretena na kojem su postavljeni. Na ovaj način se može izbeći bilo kakvo nenamerno okretanje vretena (npr. usled vibracija). Da biste zaključali ili otključali okretanja vretena, jednostavno pomerite polugu u položaj A (otključano) ili položaj B (zaključano).

Čak i nakon ponovljenog zaključavanja, specijalni mehanizam funkcioniše besprekorno.

Da biste poručili indikator pozicije sa uređajem za zaključavanje vretena, dodajte indeks „-LB“ iza koda i opisa (npr. CE.84101-LB, DD51-AN-00.50-D-C3-LB).



Napomena o montaži

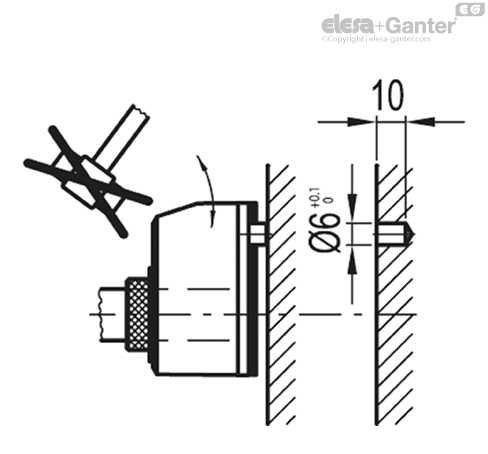

1. Ovaj otvor je potrebno napraviti na mašini, Ø 6 mm i dubine 10 mm, na udaljenosti od 22 mm od središnje tačke vretena.
2. Podesite vreteno u početni položaj.
3. Pre konačne montaže, potrebno je da okrenete vreteno u početni položaj (nulti položaj) i podesite indikator pozicije na „0“.
4. Pričvršćivanje indikatora pozicije se vrši preko podrške obrtnog momenta i potisnog vijka u šupljem vratilu, u skladu sa UNI 5929-85.

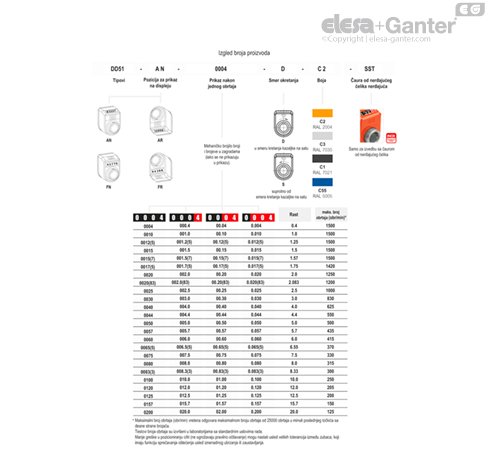

Pribor na zahtev (poručiti zasebno)

• MDX-51: Ručka od plastike termoplastike (poliamid PA).

• RB51: Redukcione čaure od čelika, brunirane
• RB51-SST: Redukcione čaure od nerđajućeg čelika AISI 304

• BSA-N51: Stezne spojne ploče od livenog cinka za zaključavanje vretena, plastificirane, crne, mat (pogledajte tabelu). Sa GN 302.1 podesivom zateznom ručicom. BSA-N51 stezne spojne ploče omogućavaju jednostavno i brzo aretiranje vretena nakon pozicioniranja. Imaju otvor Ø 6,1 mm za podršku obrtnog momenta. Uz zateznu ručicu mogu da se montiraju na desnu ili levu stranu i postave na mašinu pomoću dva M4 vijka sa cilindričnom glavom (nije u obimu isporuke).

• BS51: Distancer podloška ojačana staklenim vlaknima od plastike termoplastike (poliamid PA) (kôd CE.85900)
